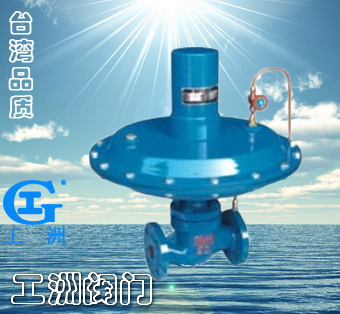

一、產品[自力式差（微）壓力調節閥]的詳細資料： 產品型號：ZZC、ZZV型 產品名稱：自力式差（微）壓力調節閥 產品特點：ZZC和ZZV50mm.WC至0.1MPa自力式差（微）壓調節閥是一種不需要外加能源的執行器產品。可用于公稱壓力PN0.1、PN10。差（微）壓均可分段調節。從50mm.WC至0.1MPa。其用途十分廣泛，可用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電機組密封油系統，控制密封油與氫氣間壓力差，以確保可靠密封。當差壓閥的低壓端通大氣即為微壓閥（差壓閥負壓，端壓，力為零）。 二、特點： ● 無需停止生產即可進行設定值的調整；
● 無填料，閥桿上、下活動時不存在磨擦，上密封絕對可靠
● 執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來
● 閥體為四通形式，因而K、B型可通用一種閥體
三、自力式差（微）壓力調節閥主要技術參數和性能指標（表一）： 額定行程（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 公稱壓力PN（MPa）
差壓調節范圍（KPa） | ZZCP/ZZVP
| 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 | ZZCN | | | | | 53 | 83 | | | 額定行程（mm）
| 6 | 8 | 10 | 15 | 20 | 公稱壓力PN（MPa） | 0.10 1.0 | 差壓調節范圍（KPa）
| 0.5~5.5 5~10 9~14 13~19 18~24
22~28 26~33 31~38 36~44 42~51
49~58 56~66 64~78 76~90 88~100 | 介質溫度（℃）
| ≤80 |
調節精度（%）
| ≤10 | 允許泄漏量（L/H） | ZZCP/ZZVP
| 10-4×閥額定容量（IV級） | ZZCN | 5×10-3×閥額定容量（II級） |
四、自力式差（微）壓力調節閥主要技術參數和性能指標（表二）單位:mm： 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | H | ZZCP/ZZVP
| 376 | 465 | 365 | 445 | 445 | 490 | 490 | 510 | ZZCN
| | | | | 536 | 536 | 570 | 590 | L | ZZCP/ZZVP
| 150 | 160 | 180 | 20 | 230 | 290 | 310 | 350 | ZZCN | | | | | 222 | 222 | 310 | 350 | 重量(kg)
| 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 | 導壓管螺紋接頭 | M16×1.5 |
五、自力式差（微）壓力調節閥主要技術參數和性能指標法蘭盡寸（表三）： 公稱通徑(DN）
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | D | PN01PN10 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | D1 | PN01 | PN10 | 75 | 85 | 100 | 125 | 145 | 160 | 180 | b | PN01 PN10 | 16 | 18 | 20 | 22 | n-Φ | PN01 PN10 | 4-14 | 4-18 | 8-18 | fl×D2 | PN01 PN10 | 2×56 | 3×56 | 3×76 | 3×84 | 3×99 | 3×118 | 3×132 | 3×156 |

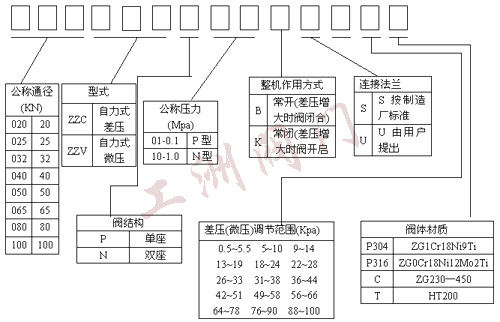

六、型號編制：
訂貨須知：
一、①自力式差（微）壓力調節閥產品名稱與型號②自力式差（微）壓力調節閥口徑③自力式差（微）壓力調節閥是否帶附件二、若已經由設計單位選定公司的自力式差（微）壓力調節閥型號，請按自力式差（微）壓力調節閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
