一、概述：
??? ZMAS精小型氣動薄膜角形單座調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前閥后壓差小的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有1.6、4.0、6.4MPa，公稱通徑范圍DN20-200mm。最小閥芯口徑3mm，適用流體溫度有-200~+450。允許泄漏量等級有IV級和VI級，流量特性為線性或等百分比。
二、主要零件材料：
閥體、閥蓋 | HT200、WCB、ZG1Cr18Ni9Ti | 襯套 | 2Cr13 |
閥芯、閥座 | 1Cr18Ni9Ti、司鈦萊合金堆焊 | 膜蓋 | A3 |
閥桿、推桿 | 2Cr13、1Cr18Ni9Ti | 彈簧 | 60Si2Mn |
波紋膜片 | 丁腈橡膠夾增強滌綸織物 | 墊片 | 橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 |
軟密封閥芯 | 增強聚四氟乙烯 | 填料 | 聚四氟乙烯、柔性石墨、不銹鋼波紋管 |
三、ZMAS型高壓?jiǎn)巫切驼{(diào)節閥主要技術參數：
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
閥座直徑dn（mm） | 10 | 12 | 15 | 20 |
流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 |
額定行程L（mm） | 10 | 16 | 25 | 40 | 60 |
膜片有效面積Ac（cm2 | 280 | 400 | 600 | 1000 |
公稱壓力PN（MPa） | 1．6、4．0、6．4 |
固有流量特性 | 直線、等百分比 |
固有可調比R | 50：1 |
信號范圍Pr（Kpa） | 20~100、40~200、80~240段幅：20~60、60~100 |
氣源壓力Ps（MPa） | 0．14~0。4 |
允許泄漏量 | 硬密封：IV級、軟密封：VI級 |
工作溫度t（℃） | ―40~450 |
基本誤差% | 不帶定位器≤±5帶定位器≤±1 |
回差% | 不帶定位器≤3帶定位器≤1 |
死區% | 不帶定位器≤3帶定位器≤0.4 |
可配附件 | 電-氣閥門定位器空氣過濾減壓器手輪機構 |
注:本產品性能指標貫徹GB/T4213-92

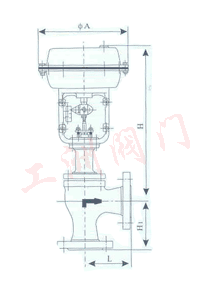

四、主要連接尺寸：
| ? |
| 公稱通徑DN | 法蘭距離{L} | | PN16 | PN40 | PN64 | | 20 | 95 | 95 | 115 | | 25 | 100 | 100 | 115 | | 32 | 105 | 105 | 130 | | 40 | 115 | 115 | 130 | | 50 | 125 | 125 | 150 | | 65 | 145 | 145 | 170 | | 80 | 155 | 155 | 190 | | 100 | 175 | 175 | 215 | | 125 | 200 | 200 | 250 | | 150 | 225 | 225 | 275 | | 200 | 275 | 275 | 325 |
|
?
?
?
?
?
?
?
?
?
訂貨須知：
一、①ZMAS型高壓?jiǎn)巫切驼{(diào)節閥產品名稱與型號②ZMAS型高壓?jiǎn)巫切驼{(diào)節閥口徑③ZMAS型高壓?jiǎn)巫切驼{(diào)節閥是否帶附件二、若已經由設計單位選定公司的ZMAS型高壓?jiǎn)巫切驼{(diào)節閥型號，請按ZMAS型高壓?jiǎn)巫切驼{(diào)節閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
?
?
