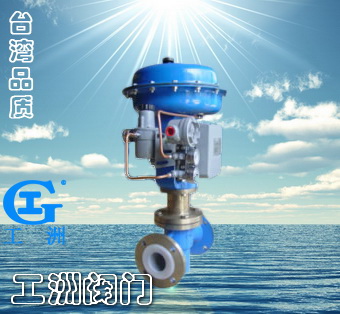

一、產品[氣動薄膜襯四氟單座調節閥]的詳細資料： 產品型號：ZJHP-16F46 產品名稱：氣動薄膜襯四氟單座調節閥 產品特點：ZMJBP-16F46P氣動薄膜襯四氟單座調節閥，是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。由于該閥接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。 二、產品特點： 1．耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。
2．密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3．泄漏量小：由于閥芯、閥座是軟密封，故泄漏量低于國家IV級標準。
4．采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。 三、零件材料： 閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti 聚四氟乙烯波紋管
填片：橡膠石棉板、10’’、 1Cr18Ni9Ti石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：30SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13 四、技術參數： 性能指標：（表一） 項目 | 性能指標 | 基本誤差％ | ≤±8 | 回差％ | ≤8 | 死區％ | ≤6 | 額定流量系數誤差 | ≤±10％（Kv≤5時±15％） | 泄漏量 | ≤0.01％閥額定容量 |
五、技術參數：（表二） 公稱通徑DN（mm） | G3/4’’ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 閥座直徑DN（mm） | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 額定流量系數KV | 0.08 | 1.12 | 0.20 | .032 | 0.50 | 0.80 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 | 流量特性 | 直線 | 直線\等百分比 | 公稱壓力PN（Mpa） | 1.01.6 | 配用執行機構 | 型號 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 | 有效面積cm | 200 | 280 | 400 | 630 | 1000 | 工作行程mm | 10 | 10 | 16 | 25 | 40 | 60 | 彈簧范圍KPa | 20-10040-200 | 作用方式 | 氣關式或氣開式 | 工作溫度 | -30~200℃ | 固有可調比R | 30：1 |
六、調節閥的允許壓差：（見表三） 標準組配的氣動單座閥，其氣動薄膜執行機構的輸出力是一定的。為實現理想的調節和關閉，閥門的壓差必須限制在一定數值內，本產品應按表3選用。當壓差超過允許值時，可調整彈簧預緊力，配用閥門定位器或選用其它執行機構來克服不平衡力，但訂貨時必須與我公司聯系，說明具體情況后方可訂貨。
七、充許壓差：（表四） 供氣壓力（MPa） | 彈簧范圍（MPa） | 公稱通徑（DN） | G3/4’’ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 閥座直徑（DN | 3-8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 0.14 | 20~100 | 允許壓差 △P（MPa） | 1.6 | 0.8 | 0.5 | 0.5 | 0.3 | 0.25 | 0.2 | 0.12 | 0.08 | 0.24 | 40~200 | - | 1.2 | 1.1 | 0.7 | 0.65 | 0.45 | 0.28 | 0.20 |
注：流開流態，關閉時p2=0 八、主要零件材料：（表五） 零件名稱 | 材料 | 零件名稱 | 材料 | 閥體 | ZG25襯F46（FEP） | 波紋管 | F4（PTFE） | 閥芯 | 2Cr13襯F46（FEP） | 哈氏合金、蒙乃爾 | 填料 | F4（PTFE） | 閥座 | 2Cr13襯F46（FEP） | 柔性石墨 | 哈氏合金、蒙乃爾 |
注：對含有雜質、顆粒的介質，閥芯、閥座可采用哈氏合金等。
九、氣動薄膜襯四氟單座調節閥外形尺寸：（表六） |
|
