一、產品[精小型氣動薄膜單座(套筒)調節閥]的詳細資料:
產品型號:ZJHP(M)

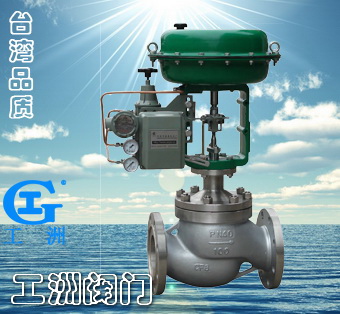

產品名稱:精小型氣動薄膜單座(套筒)調節閥
產品特點:ZJHP(M)型氣動單座(套筒)調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥(套筒閥)組成,單座閥閥體直通單座蓋上導向結構,閥芯為柱塞型結構,與普通單座閥相比具有體積小,重量輕,流量大等特點適用于流量大,泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比,具有體積小1/3,重量輕1/3,流量大1/3的特點,廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。
二、閥體:
閥體形式:直通單座(套筒)倒S型鑄造型閥
公稱通徑:DN20~300mm
公稱壓力:PN1.6 4.0 6.4MPa
連接形式:法蘭式按JB78-59 JB/T79.2-94凹式
材 料:HT200 ZG230―450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 閥 蓋:常溫型-20~+200℃
散熱型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管
三、閥內組件:
閥芯型式:上導單座(套筒)柱塞型閥芯
流量特性:直線特性、等百分比特性或快開特性
材 料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、流量特性圖:


五、執行機構:
形 式:多彈簧式薄膜執行機構 墊 片:橡膠石棉板、1Cr18Ni9Ti
膜片材料:丁睛橡膠夾增強滌綸織物 彈簧 范圍: 20-100(40-200、80-240 、20-60
壓縮彈簧:60Si2Mn 60-100) KPa
推 桿:2Cr13 供氣 壓力:0.14 0.16 0.28MPa
膜 蓋:A3 氣源 接頭:內螺紋M10X1
襯 套:2Cr13 環境 溫度:-30~+70℃
閥作用型式:氣一開式,氣一關式
六、主要技術參數:
公稱通徑  | 閥座直徑  | 額定流量系數Kv  | 額定行程  | 薄膜有效面積cm2  | 固有可調比  | 環境溫度℃  | 基本誤差  | 回差  | 死區  | 額定流量系數  | 泄漏量  |
直線  | 等百分比  |  |
G3/4
   | 3 4 5 6 7 8  | 0.08 0.12 0.20 0.32 0.50 0.80  | 10   | 220  | 50:1  | -40~+85  | 不帶定位器±5% 帶定位器±1%  | 不帶定位器±3% 帶定位器1%  | 不帶定位器±3% 帶定位器0.4%  | ±10%  | 單座10-4閥額容量(套筒10-3閥額定容量)  |
20  | 10
   | 1.8
   | 1.6
   | 10  | 350   |
12
   | 2.8
   | 2.5  |
15
   | 4.4
   | 4  |
20
   | 6.9
   | 6.3  |
25
   | 25
   | 11
   | 10
   | 16
   |
40  | 32
   | 17.6
   | 16
   | 25
   |
40
   | 27.5
   | 25  |
50
   | 50
   | 44
   | 40  |
65
   | 65
   | 69
   | 63
   | 40
   | 560
   |
80  | 80
   | 110
   | 100  |
100
   | 100
   | 176
   | 160  |
150
   | 125
   | 275
   | 250
   | 60  | 900
   |
150
   | 440
   | 400  |
200  | 200
   | 690
   | 630  |
250
   | 250
   | 1000
   | 900
   | 100  | 1400  |
300  | 300  | 1600  | 1440  |
七、ZJHP型氣動單座調節閥允許壓差:
| 開關方式 | 執行機構型號 | 彈簧范圍KPa | 氣源壓力MPa | 公稱通徑(閥座直徑)mm |
| 20 | 25
   | 40   | 50  | 65   | 80   | 100   | 150   | 200  |
| 10  | 12  | 15  | 20 |
氣關  | ZHA-22
   | 20-100 20-100 40-200  | 0.14 0.25 0.4   | 6.4 6.4 6.4   | 6.19 6.4 6.4   | 3.96 6.4 6.4   | 2.2 6.4 6.4   | 1.4 6.4 6.4  |  |  |  |  |  |  |  |
ZHA-23
   | 20-100 20-100 40-200
   | -  |  |  |  |  |  | 0.56 3.64 5.04   |  |  |  |  |  |  |
ZHA-34
   | 20-100 20-100 40-200
   |  |  |  |  |  |  |  | 0.35 2.30 3.18  |  |  |  |  |  |
ZHA-45
   | 20-100 20-100 40-200
   |  |  |  |  |  |  |  |  | 0.34 2.21 3.06   | 0.22 1.43 1.98   | 0.14 0.91 1.26  |  |  |
氣開  | ZHB-22
   | 20-100 40-100 80-240
   | 0.14 0.25 0.4   | 4.64 6.4 6.4  | 3.09 6.4 6.4  | 1.98 5.94 6.4   | 1.11 3.3 6.4   | 0.7 2.1 4.9  |  |  |  |  |  | 0.10 0.66 0.92   | 0.06 0.37 0.52  |
ZHB-23
   | 20-100 40-100 80-240
   |  |  |  |  |  |  | 0.28 0.84 1.95   | 0.18 0.53 1.25  |  |  |  |  |  |
ZHB-34
   | 20-100 40-100 80-240
   |  |  |  |  |  |  |  |  | 0.17 0.51 1.18   | 0.11 0.33 0.78   | 0.07 0.21 0.5  |  |  |
ZHB-45  | 20-100 40-100 80-240  |  |  |  |  |  |  |  |  |  |  |  | 0.05 0.15 0.36   | 0.03 0.09 0.21  |
1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍,可向廠方提出,采取適當?shù)慕鉀Q辦法。
2、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。
八、ZJHM型氣動套筒調節閥允許壓差表:
開關方式  | 執行機構型號  | 彈簧范圍KPa  | 氣源壓力MPa  | 公稱通徑  |
25   | 40  | 50  | 65  | 80   | 100  | 150  | 200  |
氣關  | ZHA-22
   | 20-100 20-100 40-200
   | 0.14 0.25 0.4   | 3.00
   |  |  |  |  |  |  |  |
6.4
   |  |  |  |  |  |  |  |
6.4  |  |  |  |  |  |  |  |
 ZHA-23

  | 20-100 20-100 40-200  | 0.14 0.25 0.4
   |  | 2.25
   | 1.95
   |  |  |  |  |  |
 | 6.4
   | 6.4
   |  |  |  |  |  |
 | 6.4  | 6.4  |  |  |  |  |  |
ZHA-34
   | 20-100 20-100 40-200  | 0.14 0.25 0.4  |  |  |  | 2.36
   | 2.04
   | 1.67
   |  |  |
 |  |  | 6.4
   | 6.4
   | 6.4
   |  |  |
 |  |  | 6.4  | 6.4  | 6.4  |  |  |
ZHA-45
   | 20-100 20-100 40-200
   | 0.14 0.25 0.4  |  |  |  |  |  |  | 1.41
   | 1.14  |
 |  |  |  |  |  | 6.4  | 6.4   |
 |  |  |  |  |  | 6.4   | 6.4  |
氣開  | ZHB-22
   | 20-100 40-100 80-240  | 0.14 0.25 0.4  | 1.50
   |  |  |  |  |  |  |  |
4.50
   |  |  |  |  |  |  |  |
6.4  |  |  |  |  |  |  |  |
ZHB-23
   | 20-100 40-100 80-240  | 0.14 0.25 0.4
   |  |  |  |  |  |  |  |  |
 | 1.13
   | 0.98
   |  |  |  |  |  |
 | 3.38
   | 2.93
   |  |  |  |  |  |
ZHB-34  | 20-100 40-100 80-240  | 0.14 0.25 0.4  |  | 6.4  | 6.4  | 1.18
   | 1.02
   | 0.84
   |  |  |
 |  |  | 3.54
   | 3.06
   | 2.51
   |  |  |
 |  |  | 6.4  | 6.4  | 5.85  |  |  |
ZHB-45  | 20-100 40-100 80-240  | 0.14 0.25 0.4  |  |  |  |  |  |  | 0.71
   | 0.57  |
 |  |  |  |  |  | 2.12
   | 1.71  |
 |  |  |  |  |  | 4.94  | 4.00  |
說明: 1、本表以標準規格執行機構為計算基礎。如最大工作壓差超出表列范圍,可向廠方提出,采取適 當?shù)慕鉀Q辦法。
九、ZJHP/M型氣動調節閥外形圖:
?
?
?
?
?
?
?
?
十、ZJHP/M型氣動薄膜調節閥外型尺寸:
 公稱通徑

  | L(mm)  | H(mm)   | H1(mm)  | ФA(mm)  |
ANSI125FF ANSI150RF JIS10KFF.RF PN0.6、1.6

  | ANSI300 JIS2030KRF PN4.0
   | ANSI600 JIS40K.RF PN6.4
   | 普通
   | 高溫   | PN6
   | PN16  | PN40  | PN64   |
G3/4″
   | 120
   | 120
   | 120
   | 253
   |  | 31
   | 31
   |  | 236
   |
20
   | 181
   | 194
   | 206
   | 398.5
   | 548.5
   | 45
   | 52.5
   | 65
   |  |
25
   | 184
   | 197
   | 210
   | 410.5
   | 560.5
   | 50
   | 57.5
   | 70
   |
40
   | 222
   | 235
   | 251
   | 455
   | 620
   | 65
   | 75
   | 85
   |
50
   | 254
   | 267
   | 286
   | 457.5
   | 627.5
   | 70
   | 82.5
   | 90
   |
65
   | 276
   | 292
   | 311
   | 610
   | 790
   | 80
   | 92.5
   | 102.5
   |  |
80
   | 298
   | 317
   | 337
   | 622
   | 8.7
   | 95
   | 100  | 107.5
   |
100
   | 352
   | 368
   | 394
   | 640
   | 850
   | 105
   | 110
   | 117.5
   | 125
   |
150
   | 451
   | 473
   | 508
   | 870
   | 1130
   | 132.5
   | 142.5
   | 150
   | 172.5
   | 470  |
200  | 600  | 610  | 650, DIV>  | 890  | 1150  | 160  | 170  | 187.5  | 207.5  |
法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.7-88、GB9115.9-88、PN64符合JB79-59。此連接尺寸與老產品的采用的JB78-59《鑄鐵法蘭》,JB79-59《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安裝時不影響和老產品的更換。
JISB2001-1984
ANSIB16.5-1981
法蘭連接:FF、PR、RJ和LG。
十一、型號編制說明:
Z  | J  | H   | P   | 16  | C  | G  | K  |
自控閥門   | 執行機構:   | 多彈簧氣動薄膜執行機構  | 閥門結構類型:   | 公稱壓力:  | 閥體材質:  | 溫度類型:  | 作用型式:  |
 | J:表示精小型  |  | P:表示單座
   | 16:表示1.6MPa
   | C:表示碳鋼
   | G:中溫型常溫省略  | K:表示氣開型  |
 |  |  | N:表示雙座
   | 25:表示2.5MPa
   | P:表示不銹鋼
   |  | B:表示氣關型  |
 |  |  | M:表示套筒閥  | 40:表示4.0MPa
   | F46:表示閥體襯氟  |  |  |
 |  |  |  | 64:表示6.4MPa  |  |  |  |
訂貨須知:
一、①ZJHP精小型氣動薄膜調節閥產品名稱與型號②ZJHP精小型氣動薄膜調節閥口徑③ZJHP精小型氣動薄膜調節閥是否帶附件二、若已經由設計單位選定公司的ZJHP精小型氣動薄膜調節閥型號,請按ZJHP精小型氣動薄膜調節閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,
?
?
