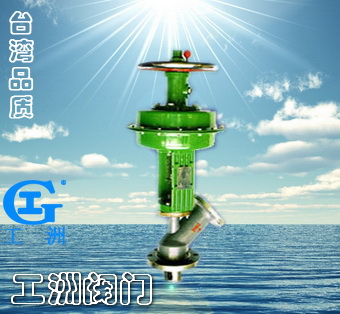

一、概述： ??? ZHYO罐底調節閥是一種特殊結構形式的單座調節閥,閥體成Y形,閥體流路流暢,流量大,壓降損失小,閥座泄漏量符合ANSIB1G.104標準,調節閥配用HA多彈簧式薄膜執行機構,其結構緊湊;輸出力大,該閥最適宜控制容易沉積或含有顆粒的液體。 二、主要技術參數： 閥體：ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
閥芯：0Cr18Ni12Mo2、司鈦萊合金堆焊
閥座：聚四氟乙烯
閥桿、推桿：2Cr13、1Cr18Ni9Ti
波紋膜片：丁腈橡膠夾增強絳綸織物
膜蓋：A3
彈簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 三、主要技術參數及性能： 公稱通徑DN(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 閥座直徑(mm) | 40 | 50 | 80 | 80 | 100 | 150 | 200 | 額定流量系數Kv | 14 | 35 | 55 | 95 | 135 | 220 | 720 | 額定行程(mm) | 25 | 40 | 50 | 75 | 信號范圍Pr(KPa) | 20～100、40～200、80～240、段幅：20～60、60～100 | 氣源壓力Ps(MPa) | 0.14～0.4 | 固有流量特性 | 快開 | 允許泄漏量 | 硬閥座：10-4×閥額定容量、軟閥座：10-7×閥額定容量 | 公稱壓力PN(MPa) | 1.6、4.0、6.4 | 工作溫度t(°C) | 常溫型 | -20～200、-40～250、-60～250 | 散熱型 | -40～450、-60～450 | 高溫型 | 450～560 | 低溫型 | -60～100、-100～-200、-200～-250 |
*本產品性能指標貫徹GB/T4213-92 四、ZHYO罐底調節閥外形尺寸： 圖A 單位：mm 公稱通徑 | φD | H | H1 | H2 | H3 | φK | T | L | DN50×80 | 94 | 753 | 47 | 51 | 50 | 250 | 363 | 170 | DN65×80 | 94 | 795 | 47 | 51 | 68 | 350 | 363 | 200 | DN100×150 | 210 | 1052 | 39 | 78 | 90 | 470 | 520 | 330 |
圖B 單位：mm 公稱通徑 | φD | H | H1 | H2 | H3 | L | φK | T | DN50×80 | 81 | 753 | 47 | 51 | 50 | 170 | 350 | 363 | DN65×80 | 77 | 795 | 47 | 51 | 68 | 200 | 350 | 363 | DN80×100 | 179 | 980 | 60 | 64.5 | 67 | 230 | 470 | 520 | DN150×200 | 210 | 1052 | 39 | 78 | 90 | 330 | 470 | 520 |
圖C 單位：mm 公稱通徑 | φD | H | H1 | H2 | H3 | L | φK | T | DN25×40 | 55 | 541 | 20 | 33 | 48 | 130 | 218 | 230 | DN40×50 | 80 | 573 | 20 | 33 | 55 | 155 | 218 | 230 | DN65×100 | 120 | 680 | 25 | 39 | 68 | 200 | 350 | 363 |
訂貨須知：
一、①ZHYO罐底調節閥產品名稱與型號②ZHYO罐底調節閥口徑③ZHYO罐底調節閥是否帶附件二、若已經由設計單位選定公司的ZHYO罐底調節閥型號，請按ZHYO罐底調節閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
