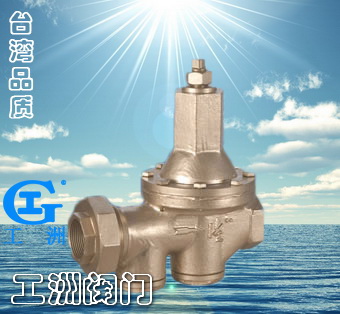

一、產品[(200P)直接作用薄膜式減壓閥]的詳細資料： 產品型號：Y11X型 產品名稱：(200P)直接作用薄膜式減壓閥 產品特點：本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，起減壓穩壓作用。
二、主要技術參數和性能指標： 公稱壓力(Mpa) | 1.0 | 1.6 | 殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 密封試驗壓力(Mpa) | 1.0 | 1.6 | 最高進口壓力(Mpa) | 1.0 | 1.6 | 出口壓力范圍(Mpa) | 0.09-0.8 | 0.1-1.2 | 壓力特性偏差(Mpa)△P2P | GB12246-1989 | 流量特性偏差(Mpa)△P2G | GB12246-1989 | 滲漏量 | 0 | 工作溫度 | 0℃-80℃ |
*.殼體試驗不包括膜片、頂蓋。 三、主要零件材料： 零件名稱 | 零件材料 | 閥體 閥蓋 | 銅合金 | 閥座 | H62 | 閥瓣 | H62 | 閥桿 | H62 | O型圈 | 丁腈橡膠 | 密封圈 | 丁腈橡膠 | 膜片 | 夾織物丁腈橡膠 | 調節彈簧 | 60Si2Mn | 過濾器 | 不銹鋼 |
四、流量系數(Cv)：
DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") | Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |
五、Y11X型直接作用薄膜式減壓閥連接尺寸： DN | G | L | H1 | H | D | 15(1/2") | G1/2" | 112 | 40 | 150 | 75 | 20(3/4") | G3-4" | 140 | 55 | 190 | 90 | 25(1") | G1" | 140 | 55 | 195 | 90 | 32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 | 40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 | 50(2") | G2" | 200 | 65 | 265 | 120 |
訂貨須知：
一、①Y11X型直接作用薄膜式減壓閥產品名稱與型號②Y11X型直接作用薄膜式減壓閥口徑③Y11X型直接作用薄膜式減壓閥是否帶附件二、若已經由設計單位選定公司的Y11X型直接作用薄膜式減壓閥型號，請按Y11X型直接作用薄膜式減壓閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
