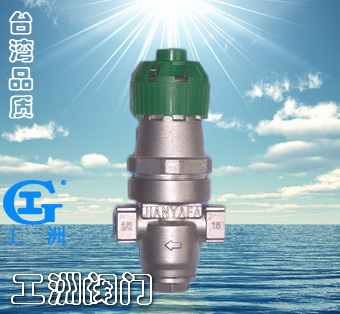

一、產品[內螺紋連接先導活塞式蒸汽減壓閥]的詳細資料： 產品型號：Y13H型 產品名稱：內螺紋連接先導活塞式蒸汽減壓閥 產品特點：本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，起減壓穩壓作用。
二、主要技術參數和性能指標： 公稱壓力(Mpa) | 1.6 | 2.5 | 殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 密封試驗壓力(Mpa) | 1.6 | 2.5 | 最高進口壓力(Mpa) | 1.6 | 2.5 | 出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 壓力特性偏差(Mpa)△P2P | GB12246-1989 | 流量特性偏差(Mpa)△P2G | GB12246-1989 | 最小壓差 | 0.15 | 0.15 | 滲漏量 | GB12245-1989 |
*.殼體試驗不包括膜片、頂蓋。 三、主要零件材料： 零件名稱 | 零件材料 | 閥體 閥蓋 底蓋 | WCB | 閥座 閥盤 | 2Cr13 | 缸套 | 2Cr13/25(鍍硬鉻) | 活塞 | 2Cr13/銅合金 | 活塞環 | 合金鑄鐵 | 導閥座 導閥桿 | 2Cr13 | 膜片 | 1Cr18Ni9Ti | 主閥彈簧 | 50CrVA | 導閥主彈簧 | 50CrVA | 調節彈簧 | 60Si2Mn |
四、流量系數(Cv)： DN | 15 | 20 | 25 | 32 | 40 | 50 | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
五、Y13H型內螺紋活塞式蒸汽減壓閥連接尺寸： 公稱通徑DN | G | L | H | Hl | 15 | 1/2" | 140 | 295 | 90 | 20 | 3-4" | 140 | 330 | 98 | 25 | 1" | 160 | 330 | 110 | 32 | 1-1/4" | 180 | 330 | 110 | 40 | 1-1/4" | 200 | 345 | 125 | 50 | 2" | 230 | 345 | 125 |
訂貨須知：
一、①Y13H型內螺紋活塞式蒸汽減壓閥產品名稱與型號②Y13H型內螺紋活塞式蒸汽減壓閥口徑③Y13H型內螺紋活塞式蒸汽減壓閥是否帶附件二、若已經由設計單位選定公司的Y13H型內螺紋活塞式蒸汽減壓閥型號，請按Y13H型內螺紋活塞式蒸汽減壓閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
