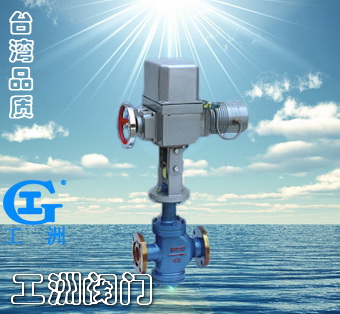

一、產品[電動雙閥座蒸汽減壓閥]的詳細資料: 產品型號：Y945H/Y型 產品名稱：電動雙閥座蒸汽減壓閥 產品特點：本系列減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控制。本系列產品的減壓比用到0.6較為合適。本產品主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。
二、主要技術參數和性能指標： 公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 殼體試驗壓力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | 密封試驗壓力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | 最高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 出口壓力范圍(Mpa) | 最佳減壓比0.6 | 滲漏量 | 0.5%QMax | 溫量-壓力等級 | ANSI B16.34 |
三、主要零件材料： 零件名稱 | 零件材料 | 閥體 閥蓋 底蓋 | WCB | 閥座 | 304 | 閥瓣 | 2Cr13 | 閥桿 | 2Cr13 | 墊片 | 柔性石墨/1Cr18Ni9 | 導向套 | 2Cr13 | 填料 | 柔性石墨 | 螺栓 | 35CrMoA | 螺母 | 45 |
四、流量系數(Cv)： DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | Cv | 15 | 20 | 35 | 60 | 70 | 110 | 150 | 230 | 420 | 540 | 710 | 1020 |
五、Y945H/Y型電動雙座蒸汽減壓閥外形尺寸(PN1.6-4.0)： 公稱通徑DN | 外 形 尺 寸 | L | L1 | H | Hl | 50 | 300 | 150 | 880 | 190 | 65 | 340 | 170 | 890 | 205 | 80 | 380 | 190 | 910 | 215 | 100 | 400 | 215 | 950 | 240 | 125 | 430 | 225 | 990 | 275 | 150 | 450 | 230 | 1090 | 320 | 200 | 500 | 260 | 1160 | 340 | 250 | 550 | 285 | 1230 | 370 | 300 | 750 | 395 | 1370 | 460 | 350 | 850 | 445 | 1450 | 530 | 400 | 950 | 550 | 1570 | 660 | 500 | 1130 | 680 | 1780 | 800 |
六、Y945H/Y型電動雙座蒸汽減壓閥外形尺寸(PN6.4-16.0)： 公稱通徑DN | 外 形 尺 寸 | L | L1 | H | Hl | 50 | 300 | 150 | 880 | 200 | 65 | 340 | 170 | 890 | 215 | 80 | 380 | 190 | 910 | 225 | 100 | 400 | 215 | 950 | 250 | 125 | 430 | 225 | 990 | 285 | 150 | 450 | 230 | 1090 | 330 | 200 | 500 | 260 | 1160 | 355 | 250 | 550 | 285 | 1230 | 390 | 300 | 750 | 395 | 1370 | 480 | 350 | 850 | 445 | 1450 | 550 | 400 | 950 | 550 | 1570 | 700 | 500 | 1130 | 680 | 1780 | 820 |
七、電動執行器選配及性能指標： 公稱通徑 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 配執行機構型號 | ZKZ-310BC | ZKZ-410BC/ZKZ-510BC | ZKZ-510BC | ZKZ-610BC/ B+Z250/F1800 | 行程 | 25 | 30 | 50/30 | 50 | 60 | 100 | 推力(N) | 4000 | 6400/1600 | 16000 | 2500 | 全行程時間(S) | 20 | 32 | 37 | 62 | 輸入信號 | 4-20mA DC | 供電電源 | 220V 50Hz | - | 380V 50Hz | 基本誤差(%) | ≤±2.5 | 基本誤差(%) | ≤±1.5 | 基本誤差(%) | ≤3 |
訂貨須知：
一、①Y945H/Y型電動雙座蒸汽減壓閥產品名稱與型號②Y945H/Y型電動雙座蒸汽減壓閥口徑③Y945H/Y型電動雙座蒸汽減壓閥是否帶附件二、若已經由設計單位選定公司的Y945H/Y型電動雙座蒸汽減壓閥型號，請按Y945H/Y型電動雙座蒸汽減壓閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
