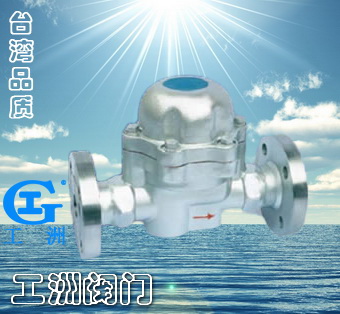

一、產品[蒸汽疏水閥]的詳細資料： 產品名稱：雙金屬片式蒸汽疏水閥 產品特點：1、排空氣和不：輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。 2、阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內都能有效地工作。 3、排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。 4、起止回閥作用：閥球能在管線產生加流時，立即關閉排放孔，無須附加裝置。
二、通用型雙金屬疏水閥的四種功能： 1、排空氣和不：輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
2、阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內都能有效地工作。
3、排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。
4、起止回閥作用：閥球能在管線產生加流時，立即關閉排放孔，無須附加裝置。 三、雙金屬片式疏水閥主要連接尺寸： 型號 | 公稱通徑DN（mm） | 尺寸 | L | H | H1 | TSF-1/2/3 | 15 | 110 | 130 | 35 | 20 | 110 | 130 | 35 | 25 | 110 | 130 | 35 | SF-1/2/3 | 15 | 155 | 170 | 45 | 20 | 155 | 170 | 45 | 25 | 155 | 170 | 45 |
四、主要零件材料： 零件名稱 | 材料 | 閥體 | 碳鋼 | 墊片 | 墊片 | F304柔性石墨 | 閥芯組件 | 不銹鋼 | 排放孔密封面 | 堆焊硬質合金 | 過濾網 | 不銹鋼 |
五、雙金屬片式疏水閥主要外型連接尺寸： 型號 | 公稱通徑DN（mm） | 尺寸 | L | H | D | D1 | D2 | b | f | Z-Φd | SF-1/2/3-GF | 15 | 230 | 180 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 20 | 230 | 180 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 25 | 230 | 185 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 32 | 250 | 195 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 40 | 250 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 50 | 250 | 208 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | TSF-1/2/3-GF | 15 | 210 | 140 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 20 | 210 | 145 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 25 | 210 | 150 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
訂貨須知：
一、①雙金屬片式疏水閥產品名稱與型號②雙金屬片式疏水閥口徑③雙金屬片式疏水閥是否帶附件二、若已經由設計單位選定公司的雙金屬片式疏水閥型號，請按雙金屬片式疏水閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
