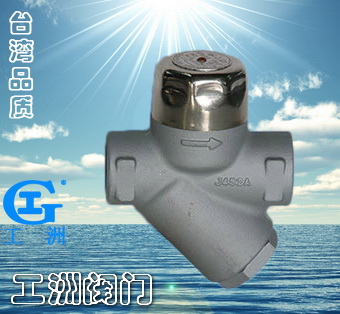

一、結構特點： 1、帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。 2、備有過濾器和排污。 3、該閥動作靈敏可靠，排水量大。 二、工作原理： 本疏水閥是利用熱動力學特性， 當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。
三、主要零件材料：
Materal For Main Parts： 主要零件Main Part | 閥體Body | 閥蓋Donnet | 閥片Picture | 閥帽 | 材料 Material | 鑄鋼 | 鑄鋼 | 不銹鋼Stainless Steel | 不銹鋼 |
四、不銹鋼疏水閥主要外型及連接尺寸：
Main External And Connecting Dinensions：
產品型號Produstion Type | DN | 尺寸Dimensions | 螺紋連接 | 承插焊連接 | 法蘭連接 | L | H | L | H | d1 | t | L | H | D | D1 | D2 | b | f | Z-φd | | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | 20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | 25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | 32 | 120 | 138 | 120 | 138 | 42 | 12 | 230 | 138 | 135 | 100 | 78 | 16 | 2 | 4×φ18 | 40 | 120 | 148 | 120 | 148 | 52 | 12 | 230 | 148 | 145 | 110 | 85 | 16 | 3 | 4×φ18 | 50 | 140 | 163 | 140 | 163 | 62 | 12 | 230 | 163 | 160 | 125 | 100 | 16 | 3 | 4×φ18 | 65 | / | / | / | / | / | / | 250 | 185 | 180 | 145 | 120 | 18 | 3 | 4×φ18 | 80 | / | / | / | / | / | / | 280 | 285 | 195 | 160 | 135 | 20 | 3 | 8×φ18 | 100 | / | / | / | / | / | / | 310 | 315 | 215 | 180 | 155 | 20 | 3 | 8×φ18 | CS19H-16Z
CS49H-16Z | 15 | 90 | 80 | 75 | 80 | 23 | 7 | 150 | 110 | 95 | 95 | 45 | 14 | 2 | 4-φ14 | 20 | 90 | 90 | 85 | 90 | 28 | 7 | 150 | 110 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | 25 | 90 | 115 | 90 | 115 | 33 | 10 | 160 | 115 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
訂貨須知：
一、①不銹鋼疏水閥產品名稱與型號②不銹鋼疏水閥口徑③不銹鋼疏水閥是否帶附件二、若已經由設計單位選定公司的不銹鋼疏水閥型號，請按不銹鋼疏水閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
