一、產品[氣動執行器]的詳細資料：

產品型號：GT

產品名稱：氣動執行器

產品特點：ARSOTA阿斯塔GT系列閥門氣動裝置是新研制的輸出軸回轉角為90°的部分回轉型氣動執行裝置。它可以與球閥、蝶閥等閥門組合成氣動閥門，也適用于需90°回轉運動的其它機械裝置。該產品通過配用電磁閥等附件可以完成開、關兩位置的動作控制，以及連續動作控制（自動調節控制）的不同要求。用戶可根據實際需要進行選擇。

氣動執行器的詳細資料：

二、主要特點：

1、相同規格有雙作用式、單作用式（彈簧復位）。
2、標準旋轉軸角度可調節-5~+5℃范圍。
3、所有滑動部件采用塑料軸承襯套、導向，保持最小摩擦力，并有效地抵抗磨損。
4、外殼表面陽極化電鍍，防腐蝕保護；旋轉軸鍍硬質鎳磷合金；螺絲、螺母為不銹鋼。
5、單作用式彈簧預裝在彈簧座內，很容易裝配或增補彈簧數量。
6、連接、安裝接口標準化模塊設計，方便配裝球閥、蝶閥、信號盒及控制附件。
7、可選擇旋轉方向順時針旋轉或逆時針旋轉；兩端調節螺絲可調節小于標定角度調整。
8、特殊的腐蝕環境可采用不銹鋼外殼（請于ARSOTA阿斯塔氣動聯系）

三、主要參數：

	標準參數	特殊參數
基本設計	氣動雙活塞執行器型號GTD=雙作用式。型號GTE=單作用式（有彈簧返回）。	三個位置執行器有兩個特殊活塞。
制造特點	超寬面齒條（活塞）小齒輪傳動技術。活塞及齒輪和殼體接觸面有低磨擦材料制成的滑動軸承襯套、導向。單作用式有保險彈簧座。
采用標準	執行器與閥門連接：四個或八個螺栓孔符合標準DIN/ISO 5211，軸裝配孔符合標準DIN 3337 。執行器與信號盒連接：GTD/GTE040+090通過轉接板連接執行器與信號盒連接：符合VDI/VDE 3845	可供選擇的裝配軸孔有多種形狀尺寸選擇
零件材料	殼體：鋁合金表面陽極化處理。端蓋：鋁合金表面噴塑處理。活塞/齒條：鋁合金。密封O型圈：丁睛橡膠=NBR70。軸承墊圈/導環：塑料。	外殼與端蓋：噴塑處理。特殊的腐蝕環境：可選不銹鋼材料（請與我們聯系）O型圈：氟橡膠
工作環境溫度	-20~+90℃	-40~+160℃
回轉角度	雙作用式=90° 單作用式=90° 標準執行器旋轉軸角度從兩端可調節-5~+5℃	根據需要選擇順時針?lè)较蛐D(zhuǎn)或逆時針?lè)较蛐D(zhuǎn)。三個位置執行器有0-45-90°，0-60-120°，0-90-180°，0-120-240°
輸出扭矩	3~10000Nm
空氣壓力	2~8bar，最大10bar。
附件	電磁閥、電氣定位器、限位開關（有機械式、接近式）、氣源處理三聯件（有減壓器、過濾器、油霧器）、手操機構。	調節角度和兩位切斷聯鎖裝置

四、工作原理：

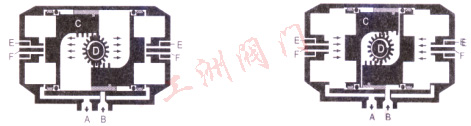

雙作用式、
壓縮空氣從氣口（B）進入氣缸兩活塞（C）之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端空氣腔的空氣通過氣口（A）排出，同時使兩活塞（C）的齒條同步帶動輸出軸（D）（齒輪）逆時針?lè)较蛐D(zhuǎn)90度。可以從兩端調整微量角度，松動螺母（E）用內六角扳手?jǐn)Q動調節螺栓（F）調整所需角度，鎖緊螺母（E）。反之壓縮空氣則從氣口（A）進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口（B）排出，同時使兩活塞（C）的齒條同步帶動輸出軸（D）（齒輪）順時針?lè)较蛐D(zhuǎn)90度。

工作原理圖

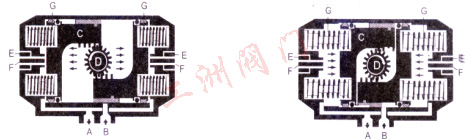

單作用式（彈簧復位）、
壓縮空氣從氣口（B）進入氣缸兩活塞（C）之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口（A）排出，同時使兩活塞（C）的齒條同步帶動輸出軸（D）（齒輪）逆時針的方向旋轉90度。在壓縮空氣經過電磁閥換向后。氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口（B）排出，同時使兩活塞（C）的齒條同步帶動輸出軸（D）（齒輪）順時針?lè)较蛐D(zhuǎn)90度。可以從兩端調整微量角度，松動螺母（E）用內六角扳手?jǐn)Q動調節螺栓（F）調整所需角度、鎖緊螺母（E）。

工作原理圖

五、裝配型式（選擇交貨狀態）：

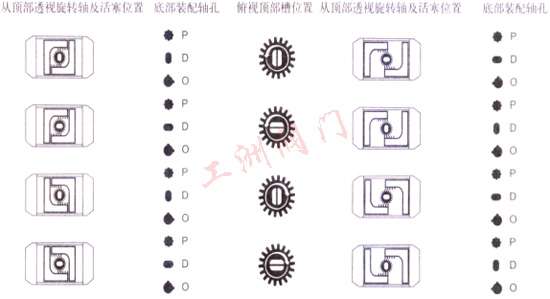

裝配形式圖

六、零配件表：

序號	名稱	數量	序號	名稱	數量
1	殼體	1	12	軸上O型圈	1
2	活塞	2	13	螺栓密封O型圈	1
3	旋轉軸	1	14	活塞O型圈	1
4	端蓋	2	15	端蓋密封圈	2
5	彈簧/彈簧座	8-12	16	活塞導向環	2
6	下軸承	1	17	活塞軸瓦	2
7	彈性擋圈	1	18	端蓋平墊圈	2
8	軸中墊圈	2	19	調節螺栓	2
9	上軸承	1	20	六角螺母	2
10	軸上平墊圈	1	21	六角螺栓	8
11	軸下O型圈	1	22

七、型號編制說明：

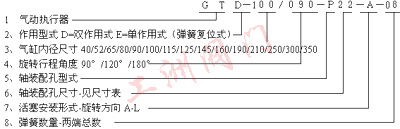

型號編制圖

訂貨須知：
一、①氣動執行器產品名稱與型號②氣動執行器口徑③氣動執行器是否帶附件二、若已經由設計單位選定公司的氣動執行器型號，請按氣動執行器型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
