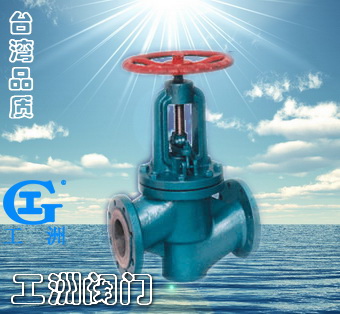

一、產品[襯膠截止閥]的詳細資料： 產品型號：J41J 產品名稱：襯膠截止閥 產品特點：設計與制造：GB12235 結構長度：GB12221（1系列）法蘭連接尺寸：GB4216 J41J襯膠截止閥。

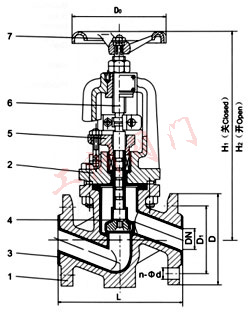

部件列表：1、閥體 2、閥蓋 3、閥體襯里 4、閥瓣 5、壓蓋子 6、閥桿 7、手輪 二、用途： 本閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。
適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）
壓力等級：PN（MPa） 1.0 1.6 三、材料： 閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 | 蝶板 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 | 閥桿 | 碳鋼鍍鎳磷、不銹鋼 | 閥座密封圈 | 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM | 手輪 | 鑄鐵、碳鋼 |
四、測試： 襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1 五、J41J襯膠截止閥主要尺寸參數： 公稱通徑DN | 公稱壓力MPa | 工作壓力MPa | L
mm | D
mm | D1
mm | n-Φd
mm | H1
mm | H2
mm | Do
mm | 質量 | 15 | 1.6 1.0 | 1.6 1.0 | 130 | 95 | 65 | 4-14 | 213 | 232 | 100 | 4 | 20 | 150 | 105 | 75 | 4-14 | 224 | 246 | 100 | 6 | 25 | 160 | 115 | 85 | 4-14 | 240 | 272 | 120 | 8 | 32 | 180 | 140 | 100 | 4-18 | 262 | 285 | 120 | 10.5 | 40 | 200 | 150 | 110 | 4-18 | 283 | 310 | 140 | 16.5 | 50 | 2360 | 165 | 125 | 4-18 | 311 | 345 | 140 | 18. | 65 | 290 | 185 | 1451 | 4-18 | 366 | 410 | 160 | 26 | 80 | 310 | 200 | 60 | 6/2-18 | 388 | 430 | 200 | 36.5 | 100 | 350 | 220 | 180 | 6/2-18 | 463 | 535 | 280 | 58 | 125 | 400 | 250 | 210 | 6/2-18 | 495 | 575 | 380 | 64 | 150 | 480 | 285 | 240 | 6/2-22 | 560 | 60 | 320 | 85 | 200 | 495 | 340 | 295 | 6/2-22 | 615 | 715 | 360 | 155 | 250 | 622 | 405 | 355 | 10/2-22 | 790 | 935 | 500 | 243 | 300 | 698 | 460 | 410 | 10/2-22 | 908 | 1100 | 500 | 295 |
訂貨須知：
一、①J41J襯膠截止閥產品名稱與型號②J41J襯膠截止閥口徑③J41J襯膠截止閥是否帶附件二、若已經由設計單位選定公司的J41J襯膠截止閥型號，請按J41J襯膠截止閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
