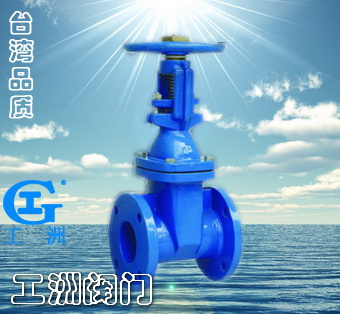

一、產品[彈性座封軟密封閘閥]的詳細資料： 產品型號：RRHX 產品名稱：彈性座封軟密封閘閥 產品特點：RRHX彈性座封軟密封閘閥,RRHX軟密封閘閥,彈性座封閘閥
二、主要零件材質： 序號NO | 零件號碼Number | 零件名稱Name | 材質Material | 1 | RV-01 | 閥體 | 球墨鑄鐵、灰鑄鐵 | 2 | RV-02 | 密封圈 | NBR | 3 | RV-03 | 閥蓋 | 球墨鑄鐵、灰鑄鐵 | 4 | RV-04 | O-RING | NBR | 5 | RV-05 | 防塵罩 | NBR | 6 | RV-06 | 固定螺栓 | 鋼制或鍍鋅螺栓 | 7 | RV-07 | 傳動帽 | 球墨鑄鐵、灰鑄鐵 | 8 | RV-08 | 閥門 | 球墨鑄鐵外覆EPDNM或NBR | 9 | RV-09 | 銅螺母 | 青銅 | 10 | RV-10 | 閥桿 | 2Cr13 | 11 | RV-11 | 螺栓 | 鋼制或鍍鋅螺栓 | 12 | RV-12 | O-RING | NBR | 13 | RV-13 | 止推軸承 | 青銅 | 14 | RV-14 | O-RING | NBR | 15 | RV-15 | 軸蓋 | 球墨鑄鐵、灰鑄鐵 | 16 | RV-16 | 螺栓 | 鍍鋅螺栓 | 17 | RV-17 | 手輪 | 灰鑄鐵 |
三、彈性座封軟密封閘閥外形連接尺寸及重量： 產品代號 | 公稱通徑 | L | D1 | D2 | D3 | Hmax | B | F | N-φd | 螺栓 | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | RVC(H)X-005 | 50 | 178 | 99 | 125 | 165 | 340 | 19 | 3 | 4-19 | M16 | RVC(H)X-0065 | 65 | 190 | 118 | 145 | 185 | 370 | 19 | 3 | 4-19 | M16 | RVC(H)X-0080 | 80 | 203 | 132 | 160 | 200 | 410 | 19 | 3 | 8-19 | M16 | RVC(H)X-0100 | 100 | 229 | 156 | 180 | 220 | 450 | 19 | 3 | 8-19 | M16 | RVC(H)X-0125 | 125 | 254 | 184 | 210 | 250 | 480 | 19 | 3 | 8-19 | M16 | RVC(H)X-0150 | 150 | 267 | 211 | 240 | 285 | 550 | 19 | 3 | 8-23 | M20 | RVC(H)X-0200 | 200 | 292 | 266 | 295 | 340 | 630 | 20 | 3 | 8-23 | 12-23 | M20 | RVC(H)X-0250 | 250 | 330 | 319 | 350 | 355 | 405 | 750 | 22 | 3 | 12-23 | 12-28 | M20 | M24 | RVC(H)X-0300 | 300 | 356 | 370 | 400 | 410 | 460 | 820 | 24.5 | 4 | 12-23 | 12-28 | M20 | M24 | RVC(H)X-0350 | 350 | 381 | 429 | 160 | 470 | 520 | 980 | 26.5 | 4 | 16-23 | 16-28 | M20 | M24 | RVC(H)X-0400 | 400 | 406 | 480 | 515 | 525 | 58 | 1010 | 28 | 4 | 16-28 | 16-31 | M24 | M27 | RVC(H)X-0450 | 450 | 432 | 530 | 565 | 585 | 640 | 1270 | 30 | 4 | 20-28 | 20-31 | M24 | M27 | RVC(H)X-0500 | 500 | 457 | 585 | 620 | 650 | 715 | 1270 | 31.5 | 4 | 20-28 | 20-34 | M24 | M30 | RVC(H)X-0600 | 600 | 508 | 685 | 725 | 770 | 810 | 840 | 1390 | 36 | 5 | 20-31 | 20-37 | M27 | M33 |
備注：DN50-600mm法蘭鉆孔GB/T17241.6標準制造.
DN50-200mm法蘭外徑（D3）依PN10/16標準制造，DN250-500mm則符合PN16標準。
DN600mm法蘭外徑（D3）1.0Mpa符合JISG5527-7標準,1.6Mpa標準。
兩端面距（L）符合GB12221之短體型標準。
RVXX表示非明桿式閘閥，RVXP表示附省力裝置。
RRXX表示明桿式閘閥。
RRHX表示明桿式附手輪。
RREX表示明桿式附電動操作裝置。
RVCX表示非明桿式附傳動帽。
RVHX表示非明桿式附手輪。
RVHS表示非明桿式附信號顯示器。
RCEX表示非明桿式附電動操作裝置。
RVCH表示非明桿式附傳動帽臥式操作裝置。
PN25級另行訂制。 閥門若有變更尺寸，恕不另行通知。 訂貨須知：
一、①彈性座封軟密封閘閥產品名稱與型號②彈性座封軟密封閘閥口徑③彈性座封軟密封閘閥是否帶附件二、若已經由設計單位選定公司的彈性座封軟密封閘閥型號，請按彈性座封軟密封閘閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
