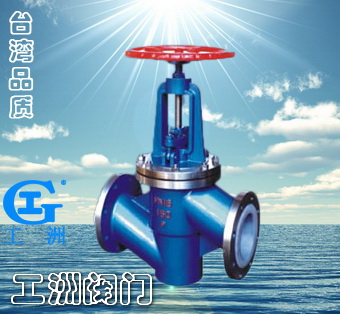

一、產品[襯里截止閥]的詳細資料： 產品型號：J41J/FS型 產品名稱：襯里截止閥 產品特點：法蘭連接手動截止閥,直通式截止閥,連接手動截止閥
二、截止閥概況： 一、截止閥是指關閉（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。
二、設計規范
遵循GB 12233、GB 12235、ANSI B16.34標準。
三、驅動方式
手動、齒輪傳動、氣動（常開或常閉）、電動。
法蘭連接截止閥
設計與制造符合中國國家標準

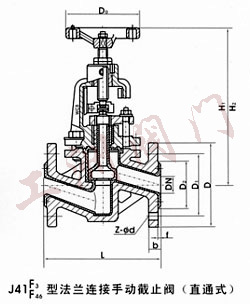

基本結構形式： 直通式
直流式 公稱壓力PN1.0~2.5（MPa）
公稱通徑DN15~350（mm）
基本型號（全襯里） 手動 | J41J J41FS | 齒輪傳動 | J441J J441FS | J45J J45FS | J541J J541FS | 氣動 | J6B41J J6B41FS | 電動 | J941J J94FS |
遵循規范 | STANDARD | 設計于制造 | GB 12233/GB 12235 | 結構長度 | GB 12221（長-短系列） | 法蘭尺寸 | JB 78/JB 79（GB，HG，SH） | 壓力試驗 | GB/T 13927 | 標志 | GB 12220 | 供貨 | GB/T 12252 |
三、主要零部件材料表： 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳不銹鋼 | Z | C | P | R | PL | RL | 1 | 閥體、閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | 2 | 閥瓣、閥桿 | 35 | 1Cr13 | 1Cr18NI9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | 3 | 活節螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 4 | 襯里層/閥座 | 襯硬橡膠（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯） | 5 | 填料 | PTFE（F4） PTFE（F4） | 6 | 填料壓蓋 | WCB | WCB | CF8 | CF8M | CF3 | CF3M | 7 | 閥桿螺母 | ZCuAl10Fe3 ZCuAl10Fe3 | 8 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti | 9 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 10 | 手輪 | HT200 | HT200 | WCC | WCC | WCC | WCC |
訂貨須知：
一、①襯里截止閥產品名稱與型號②襯里截止閥口徑③襯里截止閥是否帶附件二、若已經由設計單位選定公司的襯里截止閥型號，請按襯里截止閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
