產品說明：

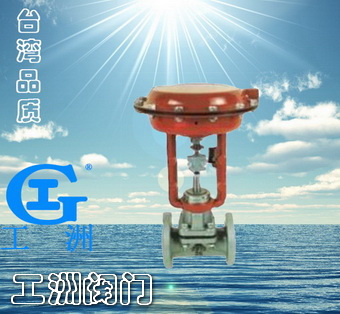

ZXT、ZST氣動薄膜、活塞式隔膜調節閥（簡稱氣動隔膜閥）采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可復蓋防腐層，特別適合于要求耐腐蝕、劇毒場合。
　　本系列產品公稱壓力等級有0.6、1.0MPa，閥體口徑范圍由20~200mm，適用溫度范圍在150℃以內，泄漏量為零。
ZXT型采用多彈簧執行機構，高度及重量均可減小30%。
閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。

技術參數：

稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	無襯里	9.8	19	32	48	63	108	158	270	360	518	1114
	有襯里	7.8	17	28	41	55	87	127	240	311	415	1121
額定行程L（mm）		8	10	12	16	24	30	34	36	44	55	65
膜片有效面積Ae(cm2)		280		400			600			1000
活塞直徑(mm)		100		125			160			250
公稱壓力PN(MPa)		0.6 1.0
固有流量特性		近似等百分
工作溫度（℃）		≤150
信號范圍Pr(KPa)		20~100、40~200、400~600
允許泄漏量		在允許壓差范圍內泄漏量為零

表中所列執行機構為標準配置，可根據工藝要求選配。

訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱通徑（mm）
公稱壓力（MPa）
固有流量特性
額定流量系數（Kv）
整機作用方式
介質名稱
工作溫度及范圍
閥體、閥內件及填料材質
所配附件
夾套調節閥須注明載熱體接口形式及尺寸
低溫調節閥須注明保溫長度、冷箱連接方式
防爆要求
其它特殊要求
