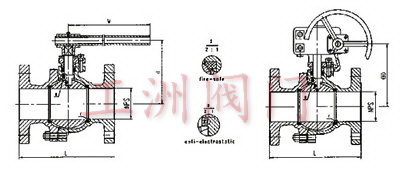

主要尺寸及重量

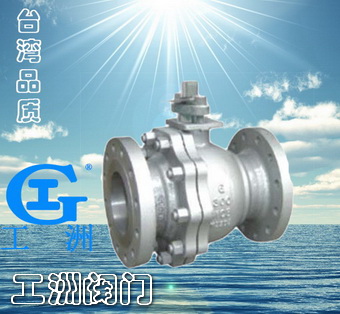

Q41型、Q341型 ANSI CLASS 150、300、600、900、1500浮動球閥

Class 150???????????????????????????????????????????????????????????????????????????????????????????????? 單位:mm
NPS  | 1/2"  | 3/4"  | 1"  | 11/2"  | 2"  | 21/2"  | 3"  | 4"  | 5"  | 6"  | 8"  |
d1  | 13  | 19  | 25  | 38  | 51  | 64  | 76  | 102  | 127  | 152  | 203  |
L  | 108  | 117  | 127  | 165  | 178  | 190  | 203  | 229  | 356  | 394  | 457  |
H  | 59  | 63  | 75  | 95  | 107  | 142  | 152  | 178  | 252  | 272  | 342  |
W  | 130  | 130  | 160  | 230  | 230  | 400  | 400  | 650  | 1050  | 1050  | 1400  |
WT(kg)  | 2.5  | 3  | 5  | 7  | 10  | 15  | 19  | 33  | 58  | 93  | 160  |
Class 300???????????????????????????????????????????????????????????????????????????????????????????????? 單位:mm
NPS  | 1/2"  | 3/4"  | 1"  | 11/2"  | 2"  | 21/2"  | 3"  | 4"  | 5"  | 6"  | 8"  |
d1  | 13  | 19  | 25  | 38  | 51  | 64  | 76  | 102  | 127  | 152  | 203  |
L  | 140  | 152  | 165  | 190  | 216  | 241  | 283  | 305  | 381  | 403  | 502  |
H  | 59  | 63  | 75  | 95  | 107  | 142  | 152  | 178  | 252  | 272  | 342  |
W  | 130  | 130  | 160  | 230  | 230  | 400  | 400  | 650  | 1050  | 1050  | 1400  |
WT(kg)  | 3  | 4  | 6  | 11  | 15  | 24  | 30  | 55  | 81  | 118  | 200  |
Class 600????????????????????????????????????????????????????????????????????????????????????????????????? 單位:mm
NPS  | 1/2"  | 3/4"  | 1"  | 11/2"  | 2"  | 3"  | 4"  | |
d1  | 13  | 19  | 25  | 38  | 51  | 76  | 102  | |
L  | RF  | 165  | 190  | 216  | 241  | 292  | 356  | 432  |
RTJ  | 193.5  | 191  | 216  | 241  | 295  | 359  | 435  | |
H  | 59  | 63  | 75  | 95  | 167  | 198  | 198  | |
W  | 160  | 160  | 230  | 400  | 400  | 650  | 105  | |
WT(kg)  | 8  | 11  | 15  | 19  | 25  | 48  | 76  | |
Class 900???????????????????????????????????????????????????????????????????????????????????????????????? 單位:mm
NPS  | 1/2“  | 3/4”  | 1“  | |
d1  | 13  | 19  | 22  | |
L  | RF  | 229  | 254  | 254  |
RTJ  | 229  | 254  | 254  | |
H  | 138  | 141  | 143  | |
W  | 160  | 230  | 230  | |
Class 1500???????????????????????????????????????????????????????????????????????????????????????????????? 單位:mm
NPS  | 1/2“  | 3/4”  | 1“  | |
d1  | 13  | 19  | 22  | |
L  | RF  | 216  | 254  | 254  |
RTJ  | 216  | 254  | 254  | |
H  | 138  | 141  | 143  | |
W  | 160  | 230  | 230  | |
