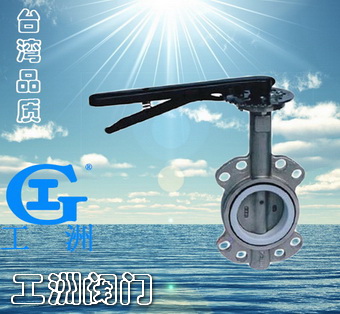

四氟密封對夾蝶閥用途及特點

該產品由四氟密封蝶閥和不銹鋼閥板、閥桿構成。適用于溫度≤150℃，弱腐蝕或潔凈度有一定要求工況，在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

采用標準

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

主要技術參數 公稱通徑 DN（mm） 50～2000 公稱壓力 PN（MPa） 0.6 1.0 1.6 試驗壓力 強度試驗 0.9 1.5 2.4 密封試驗 0.66 1.1 1.76 氣密封試驗 0.6 0.6 0.6 適用介質 空氣、水、污水、蒸氣、煤氣、油品等。 驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。

零件名稱 材料 閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 蝶板 鑄鋼、不銹鋼及特殊材料 密封圈 各種橡膠、聚四氟 閥桿 2Cr13、不銹鋼 填料 O型圈、柔性石墨O

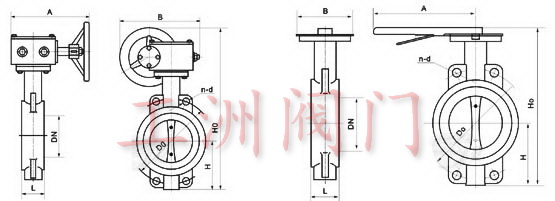

蝶閥密封材料選用和適用溫度 材料品種 氯丁橡膠 丁晴橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠 天然橡膠 尼龍 英語簡稱 CR NBR EPDM PTFE SI VITON NR PA 型號代號 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N 耐最高溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃ 耐最低溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃ 適用工作溫度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃ 外形尺寸 D71 X - 6 Z Q C P R系列連接尺寸 10 J 16 公稱通徑 結構長度(標準值) 外形尺寸(參考值) 連接尺寸(標準值) 0.6MPa 1.0MPa 1.6MPa 毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d 50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18 65 21/2 46 70 250 270 65 130 4-14 145 4-18 145 4-18 80 3 46 83 275 270 65 150 4-18 160 8-18 160 8-18 100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18 125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18 150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22 D371 X - 6 Z Q C P R系列連接尺寸 10 J 16 公稱通徑 結構長度(標準值) 外形尺寸(參考值) 連接尺寸(標準值) 0.6MPa 1.0MPa 1.6MPa 毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d 50 2 43 63 306 180 200 110 4-14 125 4-18 125 4-18 65 21/2 46 70 321 180 200 130 4-14 145 4-18 145 4-18 80 3 46 83 346 180 200 150 4-18 160 8-18 160 8-18 100 4 52 105 387 180 200 170 4-18 180 8-18 180 8-18 125 5 56 115 411 180 200 200 8-18 210 8-18 210 8-18 150 6 56 137 447 270 280 225 8-18 240 8-22 240 8-22 200 8 60 164 572 270 280 280 8-18 295 8-22 295 12-22 250 10 68 206 646 270 280 335 12-18 350 12-22 355 12-26 300 12 78 230 738 380 420 395 12-22 400 12-22 410 12-26 350 14 78 248 761 380 420 445 12-22 460 16-22 470 16-26 400 16 102 289 877 450 470 495 16-22 515 16-26 525 16-30 450 18 114 320 938 480 490 550 16-22 565 20-26 585 20-30 500 20 127 343 993 480 490 600 20-22 620 20-26 650 20-33 600 24 154 413 1131 480 490 705 20-26 725 20-30 770 20-36 700 28 165 478 1476 640 660 810 24-26 840 24-30 840 24-36 800 32 190 525 1533 640 660 920 24-30 950 24-33 950 24-39 900 36 203 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39 1000 40 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42 1200 48 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48 1400 56 279 910 2310 1000 925 1560 36-36 1590 36-42 1590 36-48 1600 64 318 1030 2595 1000 925 1760 40-36 1820 40-48 1820 40-56 1800 72 356 1140 2810 1100 980 1970 44-39 2020 44-48 2020 4-56 2000 80 406 1250 3100 1100 980 2180 48-42 2230 48-48 2230 48-62 注:若用戶需用閥板襯橡膠等特殊要求,訂貨時請注明。
