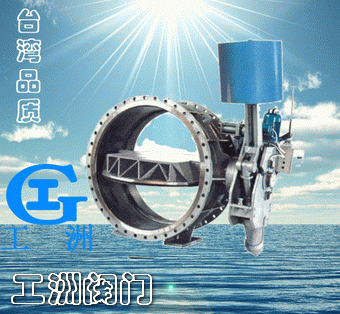

產品名稱：液控止回蝶閥產品型號：HD7B41X產品口徑：DN500～2400產品壓力：0.25MPa～2.5MPa產品材質：鑄鐵、鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息一、產品概述
　　本蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質的倒流及產生過大的水錘，以保護管路系統。本閥靠液壓驅動開啟，靠重錘勢能關閉，啟閉靈活可靠。該閥安裝載泵后，可代替閘閥、蝶閥和止回閥兩臺閥門。且流阻系數僅為上述兩臺閥木訥流阻系數的30%。因此，該類閥門為節能產品。關閉時，液控裝置分快關、慢關兩個階段：前60°為快關，后30°為慢關，根據工況不同，可調節快慢關時間和快、慢關切換角度，以防止發生較大水錘。該閥門還具有保壓功能：本蝶閥的液壓系統重設有蓄能器，蓄有壓力油，補充系統的泄漏，并可自動補壓。同時具有自動復位功能，當閥門開度降低（重錘下落）15°時，油泵啟動，自動復位。備用復位裝置，本蝶閥開啟后，當液壓系統中出現微量的內漏蓄能器補充，壓力降至一定值時，繼電器發令補壓，微防止壓力繼電器失靈，設有行程開關復位裝置，即在本閥開啟位置有保壓和保位雙位保護功能
二、主要技術參數
公稱壓力
公稱通經
適用介質
適用溫度
　0.25～2.5MPa
500～2400mm
水
0～80℃
三、主要零部件材料
零件名稱
材料
閥體、蝶板
灰鑄鐵、球墨鑄鐵、碳鋼
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　密封圈
不銹鋼
NBR
閥軸
不銹鋼
填料
NBR
四、采用標準
法蘭標準
GB/T 17241.6 、GB/T 9113、GB 2555
試驗標準
GB/T 13927
結構長度標準
GB 12221-89
五、HD7B41X液控止回閥主要外形連接尺寸 　　　　　　　　　　　　　　　單位：mm
DN
PN（MPA）
L1
L2
B1
B2
B3
H1
Z-Фd
500
1.0
570
950
414
952
952
350
20-26
600
1.0
750
778
542
1017
1017
405
20-30
700
1.0
750
778
510
1215
1215
460
24-30
800
1.0
582
950
595
1165
1165
520
24-33
900
1.0
600
950
660
1530
1530
570
28-33
1000
1.0
381
966
740
1130
1130
625
28-36
1200
0.6
690
800
840
1760
1760
710
32-33
1.0
780
1236
880
1853
1853
735
32-39
1400
0.6
780
1236
977
1721
1721
820
36-36
1.0
780
1236
1158
1615
1615
820
36-42
1600
0.25
770
910
1057
2040
2040
920
40-36
0.6
780
1219
1113
1832
1832
920
40-36
1800
0.25
780
1219
1233
1805
1805
1070
44-39
0.6
780
1219
1233
1905
1905
1070
44-39
2000
0.25
897
905
1363
2285
2285
1170
48-42
0.6
900
956
1465
2285
2285
1170
48-42
2200
0.25
1030
1123
1631
2492
2492
1300
52-42
0.6
1130
1223
1631
2592
2592
1300
52-42
2400
0.25
1235
1365
1775
2585
2585
1355
56-42
0.6
1395
1395
1775
2600
2600
1355
56-42

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

HD7B41X液控止回蝶閥

公稱壓力		公稱通經	適用介質		適用溫度
0.25～2.5MPa		500～2400mm	水		0～80℃

零件名稱	材料
閥體、蝶板	灰鑄鐵、球墨鑄鐵、碳鋼
密封圈	不銹鋼
密封圈	NBR
閥軸	不銹鋼
填料	NBR

法蘭標準	GB/T 17241.6 、GB/T 9113、GB 2555
試驗標準	GB/T 13927
結構長度標準	GB 12221-89

DN	PN（MPA）	L1	L2	B1	B2	B3	H1	Z-Фd
500	1.0	570	950	414	952	952	350	20-26
600	1.0	750	778	542	1017	1017	405	20-30
700	1.0	750	778	510	1215	1215	460	24-30
800	1.0	582	950	595	1165	1165	520	24-33
900	1.0	600	950	660	1530	1530	570	28-33
1000	1.0	381	966	740	1130	1130	625	28-36
1200	0.6	690	800	840	1760	1760	710	32-33
1200	1.0	780	1236	880	1853	1853	735	32-39
1400	0.6	780	1236	977	1721	1721	820	36-36
1400	1.0	780	1236	1158	1615	1615	820	36-42
1600	0.25	770	910	1057	2040	2040	920	40-36
1600	0.6	780	1219	1113	1832	1832	920	40-36
1800	0.25	780	1219	1233	1805	1805	1070	44-39
1800	0.6	780	1219	1233	1905	1905	1070	44-39
2000	0.25	897	905	1363	2285	2285	1170	48-42
2000	0.6	900	956	1465	2285	2285	1170	48-42
2200	0.25	1030	1123	1631	2492	2492	1300	52-42
2200	0.6	1130	1223	1631	2592	2592	1300	52-42
2400	0.25	1235	1365	1775	2585	2585	1355	56-42
2400	0.6	1395	1395	1775	2600	2600	1355	56-42
