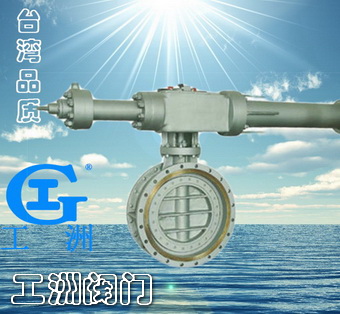

產品名稱：快關蝶閥產品型號：KD7T42/3P產品口徑：DN400～1600產品壓力：0.6～1.6MPa產品材質：鑄鐵、鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
一、產品概述
本蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統。
二、用途
本蝶閥適用于介質為水的泵出口管路上，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統，其功能事以一閥代兩閥（傳統的管路設計中以閘閥配止回閥或以普通蝶閥配止回閥）
三、特點
1、HD7Q41X型全液控止回蝶閥控制部分采用了全液控形式，以蓄能器取化了重錘部分，減小了能量損耗，傳動機構得到簡化，占具空間笑，與一般型蝶閥相近。安裝方便，即課左、右臥式安裝，也可以立式安裝。
2、該閥裝在泵后，可代替閘閥（蝶閥）和止回閥兩臺閥門。且流阻系數小，大口徑蝶閥流阻系數只比閘閥略高。因此，該類閥門為節能產品。
3、HD7Q41X型閥關閉時，可以根據管道系統的特性或用戶要求調整快、慢關段的時間和切換角度，從而達到消除或減小水錘，保護系統作用。
4、如所有行程開關都采用電感式接近開關，移除液壓站，防護等級可達IP67。
四、主要技術參數
公稱通經（mm）
1400-2400
1200-2400
500-2400
500-2400
500-1600
公稱壓力（MPa）
0.25
0.6
1.0
1.6
2.5
試驗壓力
強度試驗
0.375
0.9
1.5
2.4
3.75
密封試驗
0.275
0.66
1.1
1.76
2.75
適用介質
水
適用溫度（℃）
≤80℃
介質流速
3m/s
五、主要零部件材料
零件名稱
材料
閥體、蝶板
灰鑄鐵、球墨鑄鐵、碳素鋼
閥軸
不銹鋼
密封圈
不銹鋼、NBR
填料
NBR
六、執行標準
制造標準
JB/TB527-97、GB/T12238-89
法蘭標準
GB/T17241。6-1998、GB2555-2556-81
結構長度標準
GB12221-89
檢驗標準
GB/T13927-92
七、HD7Q41X-6/10/16全液控止回閥蝶閥主要外形連接尺寸
DN
PN
D
D1
B
L
A
B
H
500
1.0
670
620
43
229
720
1650
1360
600
1.0
780
725
48
267
720
1730
1390
700
1.0
895
840
54
392
720
1800
1445
800
1.0
1015
950
58
318
720
1870
1485
900
1.0
1115
1050
61
330
720
2070
1865
1000
1.0
1230
1160
67
410
755
2165
1930
1200
1.0
1455
1380
65
470
905
2265
2030
1400
1.0
1675
1590
68
530
905
2665
2270
1200
0.6
1405
1340
65
470
755
2365
2025
1400
0.6
1630
1560
68
530
755
2665
2270
1600
0.6/0.25
1830
1760
68
600
905
2940
2380
1800
0.6/0.25
2045
1970
70
670
905
3325
2470
2000
0.25
2265
2180
54
760
905
3660
2370
2200
0.25
2475
2390
60
840
1123
4325
2940
2400
0.25
2685
2600
62
910
1123
4530
3000
