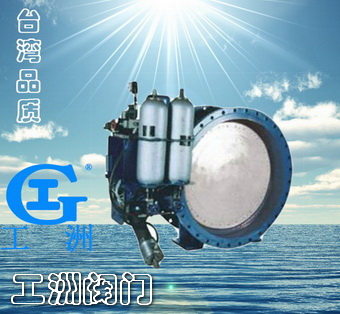

產品名稱：蓄能器式快關蝶閥產品型號：KD7X42/3P產品口徑：400～1600mm產品壓力：0.6～2.5MPa產品材質：鑄鐵、鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
一、產品概述
　　在煤氣余熱發電系統和抽汽供熱式汽輪機系統中，本西類閥門作為系統安全的保障，得到了日益廣泛的應用。其關閉迅速、流通阻力笑、截止可密封等優良性能使其可以代替原來系統設計中電動截止閥和止回閥使用。
二、用途
　　本閥主要用在熱電廠并聯機組和煤氣余熱發電機組上,用以作為保護系統安全得緊急切斷閥門。
三、特點
1、快速關閉時間可達０.５秒，緊急切斷安全可靠。
2、三偏心金屬密，封結構啟閉輕便靈活,密封零泄露。
3、常溫介質可選用雙偏心軟密封結構,造價低,密封可靠。
4、關閥末端緩沖，有效避免閥門慣性沖擊。
5、可以用彈簧實現快關，液可以用蓄能器實現快關，兩種形式異曲同工，同樣安全可靠。
四、主要技術參數
公稱通經（mm）
400～1600
公稱壓力（MPa）
0.6
1.0
1.6
2.5
　　　　　試驗壓力
強度試驗
0.9
1.5
2.4
3.75
密封試驗
0.66
1.1
1.76
2.75
工作壓力（MPa）
0.6
1.0
1.6
適用介質
水、蒸汽、煤氣
適用溫度（℃）
軟密封：≤80℃；硬密封：≤425℃
五、主要零部件材料
零件名稱
材料
閥體、蝶板
灰鑄鐵、球墨鑄鐵、碳素鋼
閥軸
不銹鋼
密封圈
不銹鋼、NBR
填料
NBR
六、執行標準
設計參照
GB/T 12238、JB/T 5299、JB/T 8527
法蘭標準
GB/T 17241、GB/T 9113
結構長度標準
GB/T 12221
壓力試驗
GB/T 13927
七、KD7X42/3P型彈簧式快關(緊急切斷）蝶閥外形主要外形連接尺寸　　　　　　　　　　　　　　　　　　　　　單位:mm
DN
PN
L
L1
L2
L3
L4
法蘭連接尺寸
400
0.6
216
556
1449
320
440
GB/T 17241
GB/T 9113
1.0
216
556
1449
330
440
1.6
216
556
1449
345
440
450
0.6
222
556
1449
370
440
1.0
222
556
1449
380
440
1.6
22
580
1449
395
490
500
0.6
229
580
1449
400
440
1.0
229
580
1449
410
490
1.6
229
580
1449
425
490
600
0.6
267
580
1449
440
490
1.0
267
625
1449
460
490
1.6
267
625
1820
470
490
700
0.6
292
625
1449
436
490
1.0
292
625
1820
550
490
1.6
292
625
1820
570
545
800
0.6
318
625
1820
625
545
1.0
318
625
1820
640
490
1.6
318
625
1820
660
545
900
0.6
330
625
1820
700
545
1.0
330
625
1820
710
545
1.6
330
675
1820
725
545
1000
0.6
410
675
1820
760
545
1.0
410
675
2180
770
610
1.6
410
675
1820
790
610
1200
0.6
470
675
2180
875
610
1.0
470
675
2180
890
610
1.6
470
729
2180
915
610
1400
0.6
530
729
2180
1000
610
1.0
530
729
2180
1045
720
1.6
530
781
2180
1020
720
1600
0.6
600
781
2180
1120
960
1.0
600
781
2180
1140
720
1.6
600
781
2520
1170
960
