一、產品概述

我廠生產的通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。

二、用途和特點

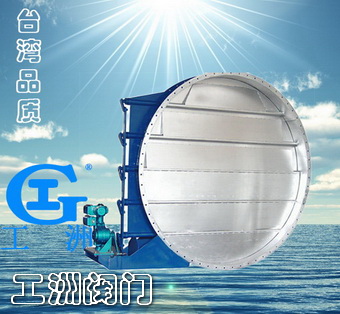

　　圓形百葉式蝶閥與電動電執行機構配套廣泛應用于建材、治金、礦山、電力等生產過程，能自動控制或手動控制調節管路中介質流量之用。蝶瓣采用百葉多軸體結構，液體均勻 　，啟閉力均勻，動作靈敏，性能可靠。

三、主要技術參數

公稱壓力PN	0.05MPa	泄漏率	≤3%
適用溫度	-30℃～350℃	介質流量	≤25m/s
適用介質	粉塵、含塵氣體

四、電動圓形百葉式調節蝶閥主要外形連接尺寸　 　　　　　　　　　　　 　　 　 　 　 　 　 　 單位：mm

DN	D1	D	L	L1	H1	H	b	Z-Фd
500	555	600	220	300	900	1270	8	20-18
600	655	700	220	300	950	1370	10	20-18
700	755	800	240	300	1000	1470	10	20-18
800	870	930	240	365	1120	1670	10	24-23
900	970	1030	260	365	1170	1740	12	24-23
1000	1070	1130	260	365	1220	1840	12	28-23
1120	1190	1250	280	420	1430	2110	12	28-23
1250	1320	1380	280	420	1495	2240	14	32-23
1400	1470	1530	300	420	1570	2390	14	36-23
1600	1670	1730	320	450	1745	3660	14	40-23
1800	1870	1930	340	450	1845	2860	16	44-23
2000	2070	2130	360	450	1945	3060	16	48-23
2240	2310	2370	380	480	2095	3330	18	48-23
2500	2570	2630	420	480	2225	3590	18	52-23
2800	2870	2930	440	480	2375	3890	18	60-23
3000	3070	3130	460	480	2475	4090	18	60-23
