  | 產品名稱: | 氣動活塞調節蝶閥 |
| 產品型號: | ZSRW、ZSCW |
| 產品口徑: | DN50-1200 |
| 產品壓力: | 0.6~6.4Mpa |
| 產品材質: | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括: | 生產標準:國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。 |
 | ? |
                      ?                        產品詳細信息 |
| ZSRW、ZSCW氣動活塞調節蝶閥輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉,結構簡單緊湊,加工方便,易制成大口徑,具有自清洗作用,阻力系數小,流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質,可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達0.01%),高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。 |  ?  | ?  |  氣動調節蝶閥調節機構主要技術參數
 公稱通徑 mm  | 50  | 80  | 100  | 125  | 150  | 200  | 250  | 300  | 350  | 400  | 450  | 500  | 600  | 700  | 800  | 900  | 1000  |  額定流量系數Kv  | 85  | 220  | 340  | 530  | 770  | 1360  | 2130  | 3060  | 4160  | 5450  | 6900  | 8500  | 12200  | 16600  | 21700  | 27540  | 34000  |  公稱壓力 MPa  | 0.6  |  額定轉角 °  | 70  |  信號壓力 KPa  | 20~100  |  流量特性  | 近似等百分比  |  介質溫度 ℃  | -20~200(常溫) ; -40~450(中溫) ; -40~600(高溫)  |  接管法蘭  | 按JB78-59對夾式法蘭連接  |  信號連接螺孔  | M16×1.5  |  配用執行機構  | 薄膜式  | ZMA-2  | ZMA-3  | ZMA-4  | ZMA-5  | ?  |  活塞式  | ?  | ZSC-45  |  閥體材質  | ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti  |  可配附件  | 手輪、定位器、空氣過濾減壓器等。  |   活塞式執行機構主要技術參數
 型 號  | 活塞直徑 mm  | 有效面積 cm2  | 最大行程 mm  | 最大操作壓力 KPa  | 最大輸出力 N  |  ZSC-45  | 250  | 484  | 60  | 500  | 21800  |
  性能指標
 執 行 機 構  | 薄膜式執行機構  | 活塞式執行機構  |  類 別  | 不帶定位器  | 帶定位器  | 帶定位器  |  彈簧范圍 KPa  |  20~100 40~200  | 20~60 60~100  |  項 目  | 基 本 誤 差%  | ±8  | -  | ±2.0  | ±2.0  |  回 差%  | 6  | -  | 2.0  | 2.0  |  死 區%  | 5  | -  | 0.8  | 0.8  |  始終點偏差%  | 氣 開  | 始點  | ±4.0  | ±4.0  | ±2.0  | ±  |  終點  | ±8  | ±8  |  氣 關  | 始點  | ±8  | ±8  |  終點  | ±4.0  | ±4.0  |  額定轉角偏差%  | ±2.5  |  允許泄漏量1/h  | 2×10-2×閥的額定容量  |
  允許壓差 MPa
 配用執行機構型號  | ZMA-2  | ZMA-3  | ZMA-4  | ZMA-5  | ZSC-45  |  0°  | 70°  | 0°  | 70°  | 0°  | 70°  | 0°  | 70°  | 0°  | 70°  |  公稱通徑mm  | 50  | 0.6  | 0.097 (0.22)   | ?  | ?  | ?  | ?  | ?  | ?  | ?  | ?  |  80  | 0.6  | 0.038 (0.086)   | ?  | ?  | ?  | ?  | ?  | ?  | ?  | ?  |  100  | 0.556 (0.6)   | 0.0196 (0.0445)   | ?  | ?  | ?  | ?  | ?  | ?  | ?  | ?  |  125  | ?  | ?  | 0.6  | 0.0250 (0.0542)  | ?  | ?  | ?  | ?  | ?  | ?  |  150  | ?  | ?  | 0.444 (0.6)   | 0.0150 (0.0314)   | ?  | ?  | ?  | ?  | ?  | ?  |  200  | ?  | ?  | 0.185 (0.407)   | 0.00587 (0.0129)   | ?  | ?  | ?  | ?  | ?  | ?  |  250  | ?  | ?  | ?  | ?  | 0.331 (0.6)   | 0.00845 (0.0175)   | ?  | ?  | ?  | ?  |  300  | ?  | ?  | ?  | ?  | 0.181 (0.385)   | 0.00461 (0.00983)   | ?  | ?  | ?  | ?  |  350  | ?  | ?  | ?  | ?  | 0.133 (0.284)   | 0.00292 (0.00622)  | ?  | ?  | ?  | ?  |  400  | ?  | ?  | ?  | ?  | ?  | ?  | 0.216 (0.45)   | 0.00485 (0.0101)   | ?  | ?  |  450  | ?  | ?  | ?  | ?  | ?  | ?  | 0.171 (0.356)   | 0.00341 (0.00741)  | ?  | ?  |  500  | ?  | ?  | ?  | ?  | ?  | ?  | 0.139 (0.289)   | 0.0025 (0.0052)   | ?  | ?  |  600  | ?  | ?  | ?  | ?  | ?  | ?  | ?  | ?  | 0.6  | 0.019  |  700  | ?  | ?  | ?  | ?  | ?  | ?  | ?  | ?  | 0.6  | 0.0119  |  800  | ?  | ?  | ?  | ?  | ?  | ?  | ?  | ?  | 0.442  | 0.00795  |  900  | ?  | ?  | ?  | ?  | ?  | ??  | ?  | ?  | 0.339  | 0.00599  |  1000  | ?  | ?  | ?  | ?  | ?  | ?  | ?  | ?  | 0.236  | 0.00403  |

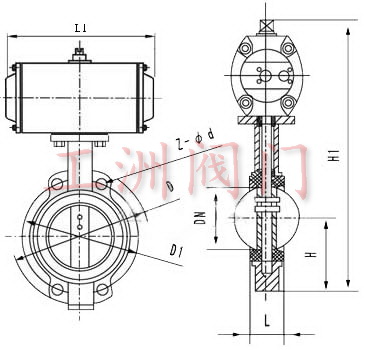

 注:括號內數值為帶定位器的允許壓差。  ???????????????????????   ZSRW、ZSCW氣動活塞調節蝶閥????????????????????????? ?ZSRW、ZSCW氣動活塞調節蝶閥結構圖公稱通徑DN  | 結構長度 (標準值)  | 連接尺寸  |  L  | H  | H1  | PN0.6MPa  | PN1.0MPa  |  毫米  | 英寸  | 法蘭式  | 對夾式  | D  | D1  | Z-d  | D  | D2  | Z-d  |  50  | 2  | 108  | 43  | 100  | 400  | 140  | 110  | 4--14  | 165  | 125  | 4--18  |  65  | 21/2  | 112  | 46  | 115  | 420  | 160  | 130  | 4--14  | 185  | 145  | 4--18  |  80  | 3  | 114  | 49  | 120  | 138  | 190  | 150  | 4--18  | 200  | 160  | 8-18  |  100  | 4  | 127  | 56  | 130  | 524  | 210  | 170  | 4--18  | 220  | 180  | 8-18  |  125  | 5  | 140  | 64  | 150  | 570  | 240  | 200  | 8-18  | 250  | 210  | 8-18  |  150  | 6  | 140  | 70  | 170  | 743  | 265  | 225  | 8-18  | 285  | 240  | 8-22  |  200  | 8  | 152  | 76  | 200  | 767  | 320  | 280  | 8-18  | 340  | 295  | 8-22  |  250  | 10  | 165  | 76  | 235  | 790  | 375  | 335  | 12-18  | 395  | 350  | 12-22  |  300  | 12  | 178  | 83  | 300  | 890  | 440  | 395  | 12-22  | 445  | 400  | 12-22  |  350  | 14  | 190  | 92  | 325  | 954  | 490  | 445  | 16-22  | 505  | 460  | 16-22  |  400  | 16  | 216  | 102  | 355  | 1070  | 540  | 495  | 16-22  | 565  | 515  | 16-26  |  450  | 18  | 222  | 114 | 390  | 1140  | 595  | 550  | 20-22  | 615  | 565  | 20-26  |  500  | 20  | 229  | 127 | 420  | 1200  | 645  | 600  | 20-26  | 670  | 620  | 20-26  |  600  | 24  | 267  | 154 | 490  | 1380  | 755  | 705  | 24--26  | 780  | 725  | 20-30  |  700  | 28  | 292  | 165 | 550  | 1580  | 860  | 810  | 24--30  | 895  | 840  | 24--30  |  800  | 32  | 318  | 190 | 640  | 1760  | 975  | 920  | 24--30  | 1015  | 950  | 24--33  |  900  | 36  | 330  | 203 | 710  |  | 1075  | 1020  | 24--30  | 1115  | 1050  | 28-33  |  1000  | 40  | 410  | 216 | 770  | ? | 1175  | 1120  | 28--30  | 1230  | 1160  | 28-36  |  1200  | 48  | 470  | 254 | 890  | ? | 1405  | 1340  | 32-33  | 1450  | 1380  | 32-39  |
  主要零件材料及推薦使用溫度范圍
 零件名稱  | 材 料  | 溫度范圍℃  |  閥體 閥板  | ZG230-450  | -40-450  |  ZG1Cr18Ni9Ti  | -250-550  |  ZG0Cr18Ni12Mo2Ti  |  |
  注:此表為各種材料的極限使用溫度,在實際選用中應根據其產品的介質溫度范圍,確定材料的最低,最高使用溫度,其最低使用溫度不得低于介質溫度范圍下限,最高使用溫度不得高于介質溫度范圍的上限。
 訂貨須知 訂貨時請填寫《規格書》或注明以下內容: 一、若訂貨前還未選定型號,請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV, 2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.信號壓力、彈簧范圍,4.流量特性, 5.閥的開關型式,6.閥體、閥芯材料,7.是否帶附件,說明附件型號。以便我們的為您正確選型。 二、若已經由設計單位選定我公司的產品型號,請按型號直接向我司銷售部訂購; 三、當使用的場合非常重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。  |
  |
