| 產品名稱： | 氣動薄膜調節蝶閥 |
| 產品型號： | ZMAW |
| 產品口徑： | DN50-1000 |
| 產品壓力： | 0.6~6.4Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
| ZMAW氣動薄膜調節蝶閥輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。 | ? | ? | 氣動調節蝶閥調節機構主要技術參數
公稱通徑 mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 額定流量系數Kv | 85 | 220 | 340 | 530 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 27540 | 34000 | 公稱壓力 MPa | 0.6 | 額定轉角 ° | 70 | 信號壓力 KPa | 20～100 | 流量特性 | 近似等百分比 | 介質溫度 ℃ | -20～200(常溫) ； -40～450(中溫) ； -40～600(高溫) | 接管法蘭 | 按JB78-59對夾式法蘭連接 | 信號連接螺孔 | M16×1.5 | 配用執行機構 | 薄膜式 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | ? | 活塞式 | ? | ZSC-45 | 閥體材質 | ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti | 可配附件 | 手輪、定位器、空氣過濾減壓器等。 |
薄膜式執行機構主要技術參數型 號 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | 有效面積 cm2 | 280 | 400 | 630 | 1000 | 行 程 mm | 16 | 25 | 40 | 60 | 彈簧范圍 KPa | 20～100 ； 40～200 ； 20～60 ； 60～100 |
性能指標 執 行 機 構 | 薄膜式執行機構 | 活塞式執行機構 | 類 別 | 不帶定位器 | 帶定位器 | 帶定位器 | 彈簧范圍 KPa | 20～100 40～200 | 20～60 60～100 | 項 目 | 基 本 誤 差% | ±8 | - | ±2.0 | ±2.0 | 回 差% | 6 | - | 2.0 | 2.0 | 死 區% | 5 | - | 0.8 | 0.8 | 始終點偏差% | 氣 開 | 始點 | ±4.0 | ±4.0 | ±2.0 | ± | 終點 | ±8 | ±8 | 氣 關 | 始點 | ±8 | ±8 | 終點 | ±4.0 | ±4.0 | 額定轉角偏差% | ±2.5 | 允許泄漏量1/h | 2×10-2×閥的額定容量 |
允許壓差 MPa
配用執行機構型號 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | ZSC-45 | 0° | 70° | 0° | 70° | 0° | 70° | 0° | 70° | 0° | 70° | 公稱通徑mm | 50 | 0.6 | 0.097
(0.22) | ? | ? | ? | ? | ? | ? | ? | ? | 80 | 0.6 | 0.038
(0.086) | ? | ? | ? | ? | ? | ? | ? | ? | 100 | 0.556
(0.6) | 0.0196
(0.0445) | ? | ? | ? | ? | ? | ? | ? | ? | 125 | ? | ? | 0.6 | 0.0250
(0.0542) | ? | ? | ? | ? | ? | ? | 150 | ? | ? | 0.444
(0.6) | 0.0150
(0.0314) | ? | ? | ? | ? | ? | ? | 200 | ? | ? | 0.185
(0.407) | 0.00587
(0.0129) | ? | ? | ? | ? | ? | ? | 250 | ? | ? | ? | ? | 0.331
(0.6) | 0.00845
(0.0175) | ? | ? | ? | ? | 300 | ? | ? | ? | ? | 0.181
(0.385) | 0.00461
(0.00983) | ? | ? | ? | ? | 350 | ? | ? | ? | ? | 0.133
(0.284) | 0.00292
(0.00622) | ? | ? | ? | ? | 400 | ? | ? | ? | ? | ? | ? | 0.216
(0.45) | 0.00485
(0.0101) | ? | ? | 450 | ? | ? | ? | ? | ? | ? | 0.171
(0.356) | 0.00341
(0.00741) | ? | ? | 500 | ? | ? | ? | ? | ? | ? | 0.139
(0.289) | 0.0025
(0.0052) | ? | ? | 600 | ? | ? | ? | ? | ? | ? | ? | ? | 0.6 | 0.019 | 700 | ? | ? | ? | ? | ? | ? | ? | ? | 0.6 | 0.0119 | 800 | ? | ? | ? | ? | ? | ? | ? | ? | 0.442 | 0.00795 | 900 | ? | ? | ? | ? | ? | ?? | ? | ? | 0.339 | 0.00599 | 1000 | ? | ? | ? | ? | ? | ? | ? | ? | 0.236 | 0.00403 |
注：括號內數值為帶定位器的允許壓差。 ?  ?????????????

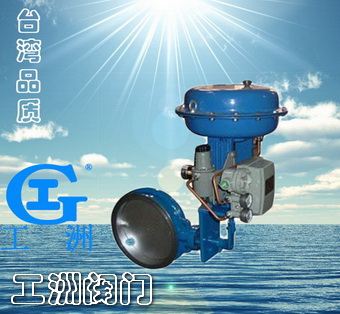

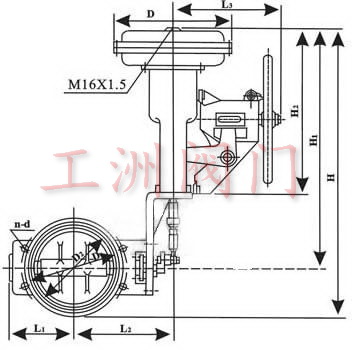

????????? ZMAW氣動薄膜調節蝶閥??????????????????????????????????????????????????? ?? ZMAW氣動薄膜調節蝶閥結構圖 ZMAW氣動薄膜調節蝶閥外形尺寸
公稱通徑 | D1 | D2 | L1 | L2 | n-d | H | H1 | H2 | D | L3 | 法蘭端面距 | 50 | 110 | ? | 92 | 200 | 4-14 | 637 | 582 | 382 | 280 | 278 | 60 | 80 | 150 | 125 | 92 | 200 | 4-18 | 644 | 582 | 382 | 280 | 278 | 100 | 175 | 145 | 102 | 210 | 654 | 280 | 278 | 125 | 200 | 175 | 117 | 234 | 8-18 | 723 | 636 | 436 | 325 | 278 | 150 | 225 | 200 | 130 | 247 | 736 | 325 | 278 | 200 | 280 | 255 | 172 | 287 | 763 | 325 | 278 | 70 | 250 | 335 | 310 | 197 | 327 | 12-18 | 1008 | 853 | 615 | 410 | 376 | 300 | 395 | 362 | 227 | 351 | 12-23 | 1034 | 410 | 376 | 80 | 350 | 445 | 412 | 252 | 376 | 1059 | 410 | 376 | 400 | 495 | 462 | 296 | 432 | 16-23 | 1238 | 1007 | 720 | 495 | 376 | 100 | 450 | 550 | 518 | 321 | 459 | 1266 | 495 | 376 | 500 | 600 | 568 | 346 | 484 | 1291 | 495 | 376 | 600 | 705 | 755 | 480 | 565 | 20-25 | 1486 | 1109 | 796 | ? | 180 | 150 | 700 | 810 | 860 | 530 | 615 | 24-25 | 1539 | ? | 180 | 800 | 920 | 975 | 595 | 675 | 24-30 | 1596 | ? | 180 | 200 | 900 | 1020 | 1075 | 685 | 770 | 24-30 | 1661 | 1124 | ? | 180 | 1000 | 1120 | 1175 | 735 | 810 | 28-30 | 1711 | 1124 | ? | 180 | 200 |
主要零件材料及推薦使用溫度范圍 零件名稱 | 材 料 | 溫度范圍℃ | 閥體 閥板 | ZG230-450 | -40-450 | ZG1Cr18Ni9Ti | -250-550 | ZG0Cr18Ni12Mo2Ti | |
注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的最低，最高使用溫度，其最低使用溫度不得低于介質溫度范圍下限，最高使用溫度不得高于介質溫度范圍的上限。
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。 |
|
