斜面球閥結構特點：
1、獨特的結構密封更加可靠斜面球閥又稱“楔式球閥”，采用整體上裝式新型結構。兩閥座密封面設計成楔形兩斜面，球體上部有一彈簧。在彈簧力的作用下，閥座密封面與球體緊密貼合，形成可靠的密封。
2、閥桿凸肩結構即可防脫又保證了上密封性能閥桿下端設有凸肩，可在閥體內壓異常升高時，防止閥桿脫出。在彈簧及介質力的作用下，閥桿?? 凸肩壓緊墊片，形成上密封效果。
3、先進的防火、防靜電結構在球體與閥座之間設置有防火金屬環。在意外火災閥座燒損后，金屬環壓在球體上起到密封作用。確保系統的安全，防止重大事故發生。球體上部的予緊彈簧可將球體與閥座摩擦產生的靜電，經導線導入地下。防止因靜電產生的火花點燃易燃易爆介質，保證系統的安全。?????????????????????????????????
4、閥門的啟、閉力小，安裝、維修方便閥桿填料函的密封采用填料平面與閥桿凸肩、
閥蓋平面的壓緊，靠彈簧的予緊力及上壓蓋的壓緊力實現密封。減輕了閥門的啟、閉力。閥門采用整體上裝式結構，只須將上部閥蓋拆開，既可取出閥門體內全部零件。便于閥門的維修和更換。

?

▲標準規范??
設計制造：GB12237-1989
結構長度：GB12221-1989
法蘭連接：GB9113，JB/T79
????????? G20592，SH3406

焊接標準： GB12224-1989

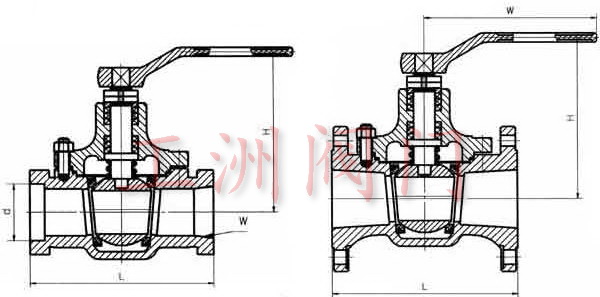

▲ 主要結構尺寸及重量?
