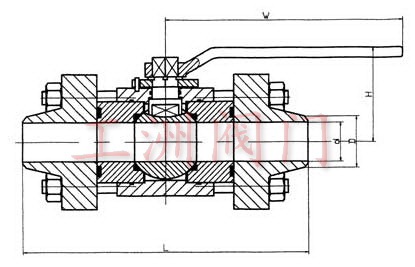

高壓鍛造球閥外形及主要尺寸：
一、產品結構及其特性說明
高壓鍛造球閥是一種結構新穎，技術先進，性能可靠的高壓管路上使用的球閥，適用于石油、化工、電力等企業部門輸送水、蒸汽、油品及各種含腐蝕性氣體、液體等介質的管道、儲罐、容器設備上作啟閉裝置。其特點是：
1.閥門為全通道設計，流體阻力小。???
2.閥門采用三體結構，拆裝方便，便于現場維修、更換。
3.具有防火結構，可以保證在意外失火的情況下的密封可靠性，而且密封面不易被介質沖刷。
4.下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安裝空間。
5.閥門的啟閉力小，開關輕便。

?

二、性能及設計規范：
1. 公稱壓力等級: PN10.0、15.0、25.0（Mpa）;ANSI 600、900、1500磅級
2. 公稱通徑: DN15～50； 1/2"-2"
3. 適用溫度: -29～150℃
4. 適用介質:碳鋼：適用水 蒸氣 油品等介質
??????????????? 不銹鋼：酸、堿等腐蝕性介質
5. 連結方式：焊接端按GB12224及ANSI B 16.25；螺紋連結按：GB7306及NPT

三、壓力驗試:驗收標準按JB/T9092及API 598

壓力級	PN(Mpa)			CLASS(Lb)			試驗介質
	10.0	15.0	25.0	600	900	1500
強度驗試	15.0	22.5	37.5	15.5	22.5	38.5	含有防銹劑的水
高壓密封試驗	11.0	16.5	27.5	11.5	16.5	28.2
氣壓密封試驗	0.6						空氣

?

?

?

?

?

?

四、主要外型尺寸及重量

公稱壓力	公稱通徑		尺寸(mm)
	(in)	mm	L	d	D	H	W
PN10.0(Mpa) 600 (Lb)	1/2"	15	165	14	22	52	130
	3/4"	20	190	19	27	56	160
	1"	25	216	25	34	67	160
	11/4"	32	229	32	42	74	185
	11/2"	40	241	38	48	88	185
	2"	50	292	49	60	95	200
PN15.0(Mpa) 900 (Lb)	1/2"	15	165	14	22	52	145
	3/4"	20	190	19	27	56	175
	1"	25	216	25	34	67	175
	11/4"	32	229	32	42	74	200
	11/2"	40	241	38	48	88	200
	2"	50	292	49	60	95	250
PN25.0(Mpa) 1500 (Lb)	1/2"	15	216	12	22	55	150
	3/4"	20	229	16	27	58	180
	1"	25	254	21	34	70	180
	11/4"	32	279	29	42	78	220
	11/2"	40	305	34	48	92	250
	2"	50	368	43	60	101	300
