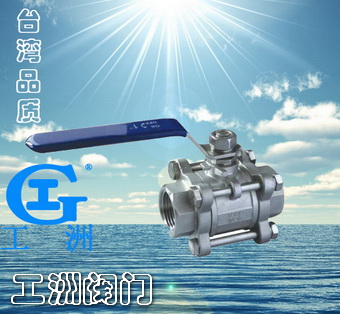

■螺紋連接球閥結構特性及功能
1.密封性能先進的多種閥座結構：可根據用戶的不同用途與要求設計普通閥座、彈性閥座等結構，確保閥門的密封性能可靠；使用壽命長，減小閥門的操作扭矩。
2.手柄操作位置與閥門的開、關位置一致：手柄的正確安裝位置為手柄與通道平行，可根據手柄的位置來判斷閥門的開度，以防止誤操作。
3.閥門全開、全關位置的鎖緊裝置：為防止啟、閉閥門的誤動作，在全開、全關位置設置有鎖定孔。可將閥門位置鎖定，以防止其他人誤動，以及震動等原因引起的閥位誤動，保證設備的安全。
4.閥桿防飛結構：閥桿的下部設計凸肩，裝配時將閥桿從閥體內部下裝，防止閥內壓力生高閥桿飛出。同時也可以在意外火災后，閥桿與閥體的密封性能。
5.防靜電的機能：在使用于可燃性介質如燃點較低的汽油、天燃?xì)狻⒈榈纫兹冀橘|(zhì)時，應考慮防止靜電的問題，以避免因球體與聚四氟乙烯閥座間的摩擦產生靜電而產生爆炸。
6.防火結構：當發生意外火災時，閥座、填料、墊片等非金屬材料被燒毀，為阻止介質的大量泄漏，設計了防火的密封結構。

?

▲螺紋連接球閥標準規范??
設計制造：GB12237-1989
結構長度：GB12221-1989
螺紋連接：GB/T7306-87
?????????????? GB/T12716-91

DN	6	10	15	20	25	32	40	50
L	60	60	60	67	73	90	98	112
管螺紋G/in	G1/4	G3/8	G1/2	G3/4	G1	G13/4	G11/2	G2
H	56	58	58	62	68	75	83	90
Lo	110	110	110	110	110	150	150	180
B	11.5	11.5	14	15	15	18	19	19
D	30	31	32	38	45	54	63	73
