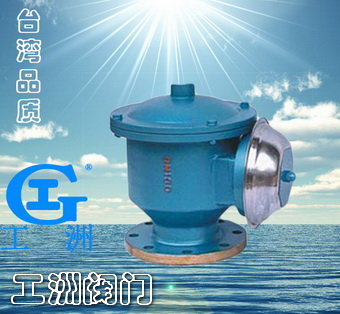

| 產品名稱： | 防爆阻火呼吸閥 |
| 產品型號： | ZFQ-1 |
| 產品口徑： | DN50~250 |
| 產品壓力： | 0.6~6.4Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
防爆阻火呼吸閥概述：
ZFQ-1 型全天候防爆阻火呼吸閥。該產品集阻火器與呼吸閥為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好，重量輕，維修方便。該產品適用于儲存內點低于28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在 -35 ℃ -60 ℃的溫度環境中正常工作。
防爆阻火呼吸閥性能及特點：
殼體選用鑄鋼和鋁合金，耐腐蝕性好；
波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好；
結構簡單，易檢修，安全方便；
防爆阻火呼吸閥維護與保養：
為了呼吸閥使用安全，應在 3-6 個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用。
定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換。在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。新閥啟用時，應安裝前清除閥盤間的防震物，否則呼吸閥將失靈。 主要技術參數： A級正壓 | 355Pa (36毫米水柱) | 負壓 | 295Pa (30毫米水柱) | B級正壓 | 980Pa (100毫米水柱) | 負壓 | 295Pa (30毫米水柱) | C級正壓 | 1765Pa (180毫米水柱) | 負壓 | 295Pa (30毫米水柱) |
| 零部件材料： 閥體材料 | 碳鋼WCB、不銹鋼304、316、鋁合金 | 正壓閥盤材料 | 不銹鋼304、316、鋁合金 | 負壓閥盤材料 | 不銹鋼304、316、四氟PTFE | 環境溫度℃ | -30~60 | 操作壓力 Pa | -295~98000 -30mmH2O~+10000mmH2O |
| ? 國標法蘭連接外形尺寸： GB、JB 規格 | 安裝尺寸（mm） | D1 | D | D3 | H | M-h | DN50 | ?110 | 140 | 160 | 255 | 4×12 | DN100 | ?170 | 205 | 235 | 480 | 4×16 | DN150 | ?225 | 260 | 295 | 547 | 8×16 | DN200 | ?280 | 315 | 355 | 658 | 8×16 | DN250 | ?335 | 370 | 420 | 705 | 12×16 |
| ? 美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準 規格 | 安裝尺寸（mm） | D1 | D | D3 | H | M-h | 2" | 120.5 | 152 | 160 | 255 | 4×19 | 4" | 190.5 | 229 | 265 | 290 | 8×19 | 6" | 241.5 | 254 | 305 | 330 | 8×22 | 8" | 298.5 | 343 | 355 | 350 | 8×22 | 10" | 362 | 406 | 420 | 400 | 12×25 |
|
|
