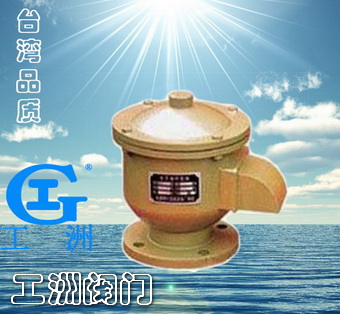

| 產品名稱： | 全天候呼吸閥 |
| 產品型號： | GFQ-1 |
| 產品口徑： | DN25~250 |
| 產品壓力： | 0.6~6.4Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
全天候呼吸閥概述：
GFQ-1型呼吸閥用于油及液體罐上,來排除罐內的正壓和負壓氣體,使罐內液體進出方便.如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變型和振動,該產品設計合理,結構簡單,使用方便;是儲罐的必備產品,不可缺少。
全天候呼吸閥性能及特點：
?? 新型全天候呼吸閥殼體選用鑄鐵、鑄鋼和鋁合金，耐腐蝕性好；
?? 閥盤采用四氟材料，耐低溫，防凍性能好；
?? 結構簡單，易檢修，安全方便；
?? 新型全天候呼吸閥性能完全符合石油工業部標準SY7511-87 規定。
全天候呼吸閥適用范圍：
?? 新型全天候呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
?? 可與新型波紋阻火器配套使用。
全天候呼吸閥使用說明：
呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
全天候呼吸閥維護與保養：
?? 為了呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。
?? 此閥要定期（ 6 個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。?? 檢修完畢后，一切正?？芍匦率褂谩?/span> ? 主要技術參數： A級正壓 | 355Pa (36毫米水柱) | 負壓 | 295Pa (30毫米水柱) | B級正壓 | 980Pa (100毫米水柱) | 負壓 | 295Pa (30毫米水柱) | C級正壓 | 1765Pa (180毫米水柱) | 負壓 | 295Pa (30毫米水柱) |
| 零部件材料： ? | 閥體材料 | 碳鋼WCB、不銹鋼304、316、鋁合金 | 正壓閥盤材料 | 不銹鋼304、316、鋁合金 | 負壓閥盤材料 | 不銹鋼304、316、四氟PTFE | 環境溫度℃ | -30~60 |
|
| ? 國標法蘭連接外形尺寸： GB、JB 規格 | 安裝尺寸（毫米） | D1 | D | D3 | H | M-h | DN25 | 70 | 100 | 115 | 180 | 4×10 | DN50 | 110 | 140 | 160 | 255 | 4×12 | DN80 | 150 | 185 | 213 | 260 | 4×16 | DN100 | 170 | 205 | 265 | 290 | 4×16 | DN150 | 225 | 260 | 305 | 330 | 8×16 | DN200 | 280 | 315 | 355 | 350 | 8×16 | DN250 | 335 | 370 | 420 | 400 | 12×16 |
?美標法蘭連接外形尺寸：ANSI、API、ASME?? 可供JIS標準 規格 | 安裝尺寸（mm） | D1 | D | D3 | H | M-h | 1" | 79.5 | 108 | 115 | 180 | 4×15 | 2" | 120.5 | 152 | 160 | 255 | 4×19 | 3" | 152.5 | 190 | 213 | 260 | 4×19 | 4" | 190.5 | 229 | 265 | 290 | 8×19 | 6" | 241.5 | 254 | 305 | 330 | 8×22 | 8" | 298.5 | 343 | 355 | 350 | 8×22 | 10" | 362 | 406 | 420 | 400 | 12×25 |
|
|
|
