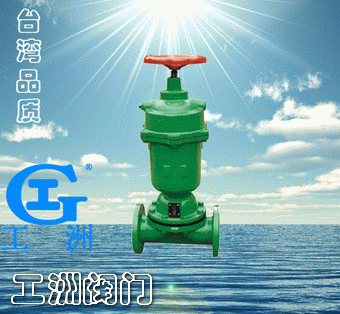

產品名稱：襯膠氣動隔膜閥產品型號：G6B41J產品口徑：DN25～DN200產品壓力：0.6~6.4Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
一、G6B41J襯膠氣動隔膜閥概述：
隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流。可廣泛應用于各種腐蝕性流體以及纖維狀，粉末狀介質。連接方式：法蘭。驅動方式有：手動，氣動，電動。
氣動隔膜閥可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。當氣源故障時，可操作手輪啟閉
?
?
二、應用規范
設計與制造:GB/T12239、BS5156
結構長度按：GB/T12221、B5156
法蘭連接尺寸接：GB/T4216、BS4504
試驗與檢驗按：GB/T13927、BS5156
?
?
三、主要零部件材質
零件名稱
閥體
閥瓣、閥蓋、薄膜壓頭
汽缸、汽缸蓋
螺桿、閥桿、壓簧桿
隔膜、薄膜
材料
HT200襯氟塑料、襯橡膠
HT200
HT200 ZL102
35
氯丁橡膠、氟塑料
四、主要技術參數
公稱壓力
（MPa）
試驗壓力Ps（MPa）
?

適用介質
工作溫度
（℃）
殼體試驗
密封試驗
0.6
0.9
0.66
W、非腐蝕性流體
≤100
1.0
1.5
1.1
J、一般腐蝕性流體
≤85
Fs、強酸、堿及各種有機溶劑
（溶融堿金屬及元素氟除外）
≤150
五、外形尺寸、連接尺寸及重量
國標常閉式襯膠氣動隔膜閥
型號
公稱通徑DN（mm）
尺寸（mm）
氣動裝置（mm）
質量（kg）
L
D₁
D
n-d
H₁
D₀
耗氣量cm³
氣源壓力MPa
國標常閉式

G6B41W/J/Fs-6
G6B41W/J/Fs-10
25
145
85
115
4-13.5
296
120
2.395X10
0.4
8
32
160
100
140
4-17.5
398
140
6.082X10²
0.4
15
40
180
110
150
4-17.5
406
140
6.082X10²
0.4
17
50
210
125
165
4-17.5
464
160
1.235X10²
0.4~0.5
26
65
250
145
180
4-17.5
-
160
3.725X10³
0.4~0.5
32
80
300
160
200
4-17.5
645
200
3.725X10³
0.4~0.5
56
100
350
180
220
8-17.5
665
240
9.458X10³
0.4~0.5
100
125
400
210
250
8-17.5
823
320
1.409X10⁴
0.4~0.5
170
150
460
240
285
8-22
933
320
2.868X10⁴
0.5
232
200
570
295
340
8-22
1275
400
4.619X10⁴
0.5
386
國標常開式襯膠氣動隔膜閥
型號
公稱通徑DN（mm）
尺寸（mm）
氣動裝置（mm）
重量（kg）
L
D₁
D
n-d
H₁
D₀
耗氣量cm³
氣源壓力MPa
國標常開式
G6K41W/J/Fs-6
G6K41W/J/Fs-10
25
145
85
115
4-13.5
306
120
2.395X10
0.4
7.5
32
160
100
140
4-17.5
306
140
6.082X10²
0.4
14.3
40
180
110
150
4-17.5
415
140
6.082X10²
0.4
16.5
50
210
125
165
4-17.5
458
160
1.235X10²
0.4~0.5
24
65
250
145
180
4-17.5
458
160
3.725X10³
0.4~0.5
30
80
300
160
200
4-17.5
642
200
3.725X10³
0.4~0.5
51
100
350
180
220
8-17.5
710
240
9.458X10³
0.4~0.5
92
125
400
210
250
8-17.5
804
320
1.409X10⁴
0.4~0.5
148
150
460
240
285
8-22
920
320
2.868X10⁴
0.5
200
200
570
295
340
8-22
1145
400
4.619X10⁴
0.5
275

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

G6B41J襯膠氣動隔膜閥

零件名稱	閥體	閥瓣、閥蓋、薄膜壓頭	汽缸、汽缸蓋	螺桿、閥桿、壓簧桿	隔膜、薄膜
材料	HT200襯氟塑料、襯橡膠	HT200	HT200 ZL102	35	氯丁橡膠、氟塑料

公稱壓力（MPa）	試驗壓力Ps（MPa）		?	適用介質	工作溫度（℃）
	殼體試驗	密封試驗
0.6	0.9	0.66		W、非腐蝕性流體	≤100
1.0	1.5	1.1		J、一般腐蝕性流體	≤85
				Fs、強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤150

型號	公稱通徑DN（mm）	尺寸（mm）						氣動裝置（mm）		質量（kg）
型號	公稱通徑DN（mm）	L	D₁	D	n-d	H₁	D₀	耗氣量cm³	氣源壓力MPa	質量（kg）
國標常閉式 G6B41W/J/Fs-6 G6B41W/J/Fs-10	25	145	85	115	4-13.5	296	120	2.395X10	0.4	8
	32	160	100	140	4-17.5	398	140	6.082X10²	0.4	15
	40	180	110	150	4-17.5	406	140	6.082X10²	0.4	17
	50	210	125	165	4-17.5	464	160	1.235X10²	0.4~0.5	26
	65	250	145	180	4-17.5	-	160	3.725X10³	0.4~0.5	32
	80	300	160	200	4-17.5	645	200	3.725X10³	0.4~0.5	56
	100	350	180	220	8-17.5	665	240	9.458X10³	0.4~0.5	100
	125	400	210	250	8-17.5	823	320	1.409X10⁴	0.4~0.5	170
	150	460	240	285	8-22	933	320	2.868X10⁴	0.5	232
	200	570	295	340	8-22	1275	400	4.619X10⁴	0.5	386
