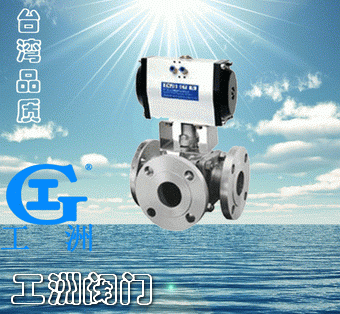

產品名稱：氣動三通球閥產品型號：Q644F、Q645F產品口徑：DN15～DN150產品壓力：0.6~6.4Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
一、氣動三通球閥結構特點和應用范圍
L（T）形氣動球閥是由氣動執行機構和三通閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制。 ??????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
?
?

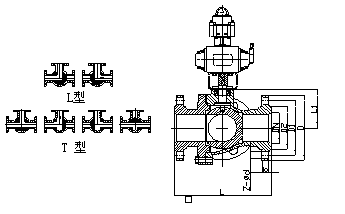

二、氣動三通球閥主要外形尺寸及附圖
公稱壓力
或壓力級
公稱通徑
尺寸（mm）
mm
in
L
L1
D
D1
D2
b
z-Φd
15
130
65
95
65
45
14
4-14
20
150
75
105
75
55/58
14/16
4-14
25
160
80
115
85
65/68
14/16
4-14
32
180
90
135/140
100
78
16
4-18
PN1.6MPa
40
200
100
145/150
110
85/88
16
4-18
50
230
115
160/165
125
100/102
16/18
4-18
65
290
145
180/185
145
120/122
18
4-18
80
310
155
195/200
160
135/138
20
4-18
100
350
175
215/220
180
155/158
20
4-18
125
400
200
245/250
210
185/188
22
4-18
150
480
240
280/285
240
210/212
24/22
8-23/8-22
PN2.5MPa
15
130
65
95
65
45
16
4-14
20
150
75
105
75
55/58
16
4-14
25
160
80
115
85
65/68
16
4-14
32
180
90
135/140
100
78
18
4-18
PN2.5MPa
40
200
100
145/150
110
85/88
18
4-18
50
230
115
160/165
125
100/102
20
4-18
65
290
145
180/185
145
120/122
22
8-18
80
310
155
195/200
160
135/138
22/24
8-18
100
350
175
230/235
190
160/162
24
8-23/8-22
125
400
200
270
220
188
28/26
8-25/8-26
150
480
240
300
250
218
30/28
8-25/8-26
PN4.0MPa
15
130
65
95
65
45
16
4-14
20
150
75
105
75
55/58
16
4-14
25
160
80
115
85
65/68
16
4-14
32
180
90
135/140
100
78
18
4-18
40
200
100
145/150
110
85/88
18
4-18
50
230
115
160/165
125
100/102
20
4-18
65
290
145
180/185
145
120/122
22
8-18
80
310
155
195/200
160
135/138
22
8-18
100
350
175
230/235
190
160/162
24
8-23/8-22
125
400
200
270
220
188
28
8-25/8-26
150
480
240
300
250
218
30
8-25/8-26
Class150
PN2.0MPa
15
1/2
130
65
89
60.5
35
-
4-15
20
3/4
150
75
98
70
43
-
4-15
25
1
160
80
108/110
79.5
51
11.5
4-15/4-16
32
11/4
180
90
117/120
89
64
13.0
4-15/4-16
40
11/2
200
100
127/130
98.5
73
14.5
4-15/4-16
50
2
230
115
152/150
120.5
92
16.0
4-19/4-20
65
21/2
290
145
178/180
139.5
105
17.5
4-19/4-20
80
3
310
155
190
152.5
127
19.5
4-19/4-20
100
4
350
175
229/230
190.5
157
24.0
8-19/4-20
125
5
400
200
254/255
216.0
186
24.0
8-22
150
6
480
240
279/280
241.5
216
25.5
8-22
JIS10K
15
130
65
95
70
52
12
4-15
20
150
75
100
75
58
14
4-15
25
160
80
125
90
70
14
4-19
32
180
90
135
100
80
16
4-19
40
200
100
140
105
85
16
4-19
50
230
115
155
120
100
16
4-19
65
290
145
175
140
120
18
4-19
80
310
155
185
150
130
18
8-19
100
350
175
210
175
155
18
8-19
125
400
200
250
210
185
20
8-23
150
480
240
280
240
215
22
8-23

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

Q644F、Q645F氣動三通球閥

公稱壓力或壓力級	公稱通徑		尺寸（mm）
公稱壓力或壓力級	mm	in	L	L1	D	D1	D2	b	z-Φd
	15		130	65	95	65	45	14	4-14
	20		150	75	105	75	55/58	14/16	4-14
	25		160	80	115	85	65/68	14/16	4-14
	32		180	90	135/140	100	78	16	4-18
PN1.6MPa	40		200	100	145/150	110	85/88	16	4-18
	50		230	115	160/165	125	100/102	16/18	4-18
	65		290	145	180/185	145	120/122	18	4-18
	80		310	155	195/200	160	135/138	20	4-18
	100		350	175	215/220	180	155/158	20	4-18
	125		400	200	245/250	210	185/188	22	4-18
	150		480	240	280/285	240	210/212	24/22	8-23/8-22
PN2.5MPa	15		130	65	95	65	45	16	4-14
	20		150	75	105	75	55/58	16	4-14
	25		160	80	115	85	65/68	16	4-14
	32		180	90	135/140	100	78	18	4-18
PN2.5MPa	40		200	100	145/150	110	85/88	18	4-18
	50		230	115	160/165	125	100/102	20	4-18
	65		290	145	180/185	145	120/122	22	8-18
	80		310	155	195/200	160	135/138	22/24	8-18
	100		350	175	230/235	190	160/162	24	8-23/8-22
	125		400	200	270	220	188	28/26	8-25/8-26
	150		480	240	300	250	218	30/28	8-25/8-26
PN4.0MPa	15		130	65	95	65	45	16	4-14
	20		150	75	105	75	55/58	16	4-14
	25		160	80	115	85	65/68	16	4-14
	32		180	90	135/140	100	78	18	4-18
	40		200	100	145/150	110	85/88	18	4-18
	50		230	115	160/165	125	100/102	20	4-18
	65		290	145	180/185	145	120/122	22	8-18
	80		310	155	195/200	160	135/138	22	8-18
	100		350	175	230/235	190	160/162	24	8-23/8-22
	125		400	200	270	220	188	28	8-25/8-26
	150		480	240	300	250	218	30	8-25/8-26
Class150 PN2.0MPa	15	1/2	130	65	89	60.5	35	-	4-15
	20	3/4	150	75	98	70	43	-	4-15
	25	1	160	80	108/110	79.5	51	11.5	4-15/4-16
	32	11/4	180	90	117/120	89	64	13.0	4-15/4-16
	40	11/2	200	100	127/130	98.5	73	14.5	4-15/4-16
	50	2	230	115	152/150	120.5	92	16.0	4-19/4-20
	65	21/2	290	145	178/180	139.5	105	17.5	4-19/4-20
	80	3	310	155	190	152.5	127	19.5	4-19/4-20
	100	4	350	175	229/230	190.5	157	24.0	8-19/4-20
	125	5	400	200	254/255	216.0	186	24.0	8-22
	150	6	480	240	279/280	241.5	216	25.5	8-22
JIS10K	15		130	65	95	70	52	12	4-15
	20		150	75	100	75	58	14	4-15
	25		160	80	125	90	70	14	4-19
	32		180	90	135	100	80	16	4-19
	40		200	100	140	105	85	16	4-19
	50		230	115	155	120	100	16	4-19
	65		290	145	175	140	120	18	4-19
	80		310	155	185	150	130	18	8-19
	100		350	175	210	175	155	18	8-19
	125		400	200	250	210	185	20	8-23
	150		480	240	280	240	215	22	8-23
