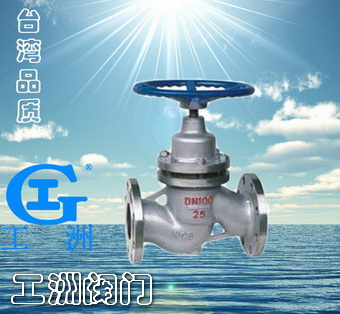

柱塞截止閥結構及特點

?? ???柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。
??????在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜絕了內泄漏。
??????由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。
??? ??本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于普通截止閥。

柱塞截止閥的運用范圍

●閥門設計、制造按：GBl2235《法蘭連接鋼截止閥升降式止回閥》的規定。
●閥門的結構長度按：GBl2221《法蘭連接金屬閥門長度》系列尺寸。API閥心結構長度按ANSI 16110-86有關尺寸選用。
●閥門連接法蘭尺寸按：HGJl44-76-91《鋼制管法蘭、墊片、緊固件》及HG標準中的尺寸選用。
●閥門檢查和試驗按：GB/T13927《閥門的實驗和檢驗》及API 598《閥門的實驗和檢驗》要求。

柱塞截止閥的安裝和維修
●本公司生產的柱塞截止閥出廠前均進行過嚴格試壓、驗收。使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
●本閥門可在任意位置安裝，介質流動方向見閥體上箭頭所示。
●經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻略加旋緊以至下滲漏即可，
●不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。

柱塞截止閥的結構規范

PNl.6-4.O PN6.4-10.0	DNl5-250 DNl5-100	PNl.6-4.O PN6.4-10.0	DN≥250 DN≥200
柱塞截止閥		平衡式柱塞截止閥

柱塞截止閥的性能規范

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	≤425℃	水、蒸汽、石油產品	PNl.6-1.6MPa
不銹鋼	≤300℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	≤300℃	氮、氫、氨尿素等	DNl5-500mm

法蘭連接柱塞截止閥結構尺寸

1.6-MPa???????????????UJ41H-16C??????????????? UJ41W-16CP/R
公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
主要外形尺寸 及連接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787	914	987?	987?
	D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580	640	705
	D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525	585	650
	D2	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485	545	608
	b	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36	40	44
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ23	12-φ23	12-φ25	12-φ25	16-φ25	16-φ30	20-φ34	20-φ34
	H	133	170	178	195	230	250	272	300	312	365	400	460	940	985	1100	1395	1480	1600
重量	kg	3.6	4.5	6	8	11	15	21	32	44	62	85	148	260	340	552	752	1200	1400

?

2.5-MPa??????????????????? UJ41H-25C?????????????????? UJ41W-25CP/R
公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
主要外形尺寸 及連接 尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787	914	987?	987?
	D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610	660	730
	D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550	600	600
	D2	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	405	555	610
	b	16	16	14	18	18	20	22	22	24	2/	30	34	36	40	44	48	50	52
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ30	12-φ30	16-φ30	16-φ34	16-φ34	20-φ34	20-φ41
	H	133	170	178	195	230	250	272	300	312	365	410	470	940	1000	1140	1400	1500	1620
重量	kg	3.5	4.5	6	8	11	16	22	32	48	65	90	165	280	360	580	800	1280	1450

?

4.O-MPa??????????????????? UJ41H-40C?????????????????? UJ41W-40CP/R
公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
主要外形尺寸 及連接 尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787	914	987?	987?
	D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655	680	735
	D1	65	75	85	100	110	125	145	160	190	220	250	320	385	450	515	585	610	670
	D2	45	55	65	78	85	100	125	135	160	188	218	282	345	408	465	535	560	612
	D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364	422	474	524	576
	b	16	16	16	18	18	20	22	22	24	28	30	38	42	46	52	58	60	62
	Z-φd	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ30	12-φ34	16-φ34	16-φ34	16-φ41	20-φ41	20-φ48
	H	133	170	178	195	230	250	272	300	312	365	410	580	940	1000	1140	1400	1500	1620
重量	kg	3.5	4.5	6	8	11	16	22	32	48	75	120	185	320	480	700	930	1450	1600

法蘭連接柱塞截止閥結構尺寸

6.4-MPa???????????????? U41H-64C???????????????UJ41H-64P/R
公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
主要外 形尺寸 及連接 尺寸 (mm)	L	170	190	210	230	260	300	340	380	430	500	550	650	775	900
	D	105	125	135	150	165	175	200	210	250	295	340	405	470	530
	D1	75	90	100	110	125	135	160	170	200	240	280	345	400	460
	D2	55	68	78	82	95	105	130	140	168	202	240	300	352	412
	D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364
	b	18	20	22	24	24	26	28	30	32	36	38	44	48	54
	Z-φd	4-φ14	4-φ18	4-φ14	4-φ23	4-φ23	8-φ23	8-φ23	8-φ25	8-φ30	8-φ34	8-φ34	12-φ34	12-φ41	16-φ41
	H	150	165	185	200	235	260	285	320	340	400	450	500	980	1000
重量	kg	6	8	9	14	22	30	40	70	98	150	260	400	520	680

?

PNl0.0MPa???????????? UJ41H-100?????? ????????UJ41H-100P/R
公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
主要外 形尺寸 及連接 尺寸 (mm)	L	170	190	210	230	260	300	340	380	430	500	550	650	775	900	1025	1150
	D	105	125	135	150	165	195	220	230	265	310	350	430	500	585	655	715
	D1	75	90	100	110	125	145	170	180	210	250	290	360	430	500	560	620
	H	150	165	185	200	230	250	280	300	340	400	460	520	980	1060	1200	1350
重量	kg	6	8	10	16	26	34	48	96	130	250	380	510	660	810	950	1100

PNl6.0MPa??????????????????? UJ41H-160
公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
主要外 形尺寸 及連接 尺寸 (mm)	L	165	190	216	229	241	292	330	356	432	508	559	660	787	900
	D	105	130	140	155	170	195	220	230	265	315	355	430	515	586
	D1	75	90	100	110	125	145	170	180	210	250	290	360	430	500
	H	180	200	220	270	280	290	320	350	380	420	460	540	1000	1100
重量	kg	11	21	29	38	41	58	80	110	135	182	305	520	846	1100
