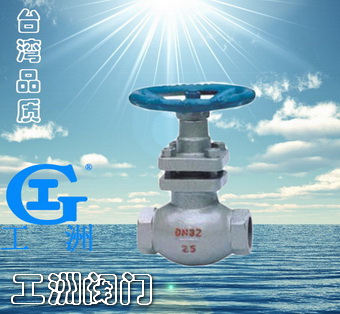

內螺紋連接柱塞閥的主要結構尺寸

公稱通徑 DN(mm)	U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸
	閥體長度 L	接頭長度 L1	接頭長度 S	手輪直徑 Do	管螺紋 G (寸)	關閉高度 H≈	開啟高度 H1≈?	重量 (kg)
15	90	14	32	80	1/2	133	157	2.1
20	100	16	36	100	3/4	141	169	2.8
25	120	18	46	120	1	165	199	3.8
32	140	20	55	140	11/4	179	225	5.8
40	170	22	65	160	11/2	198	246	8.3
50	200	24	80	200	2	226	282	13.2

內螺紋柱塞閥的性能規范

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	≤250℃	水、蒸汽、油品	PN 1.6-6.4MPa
鑄鐵	≤180℃	水、蒸汽、油品	PNl．6
不銹鋼	≤200℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	≤200℃	氮、氫、尿素等	DNl 5-300mm

內螺紋柱塞閥的實驗壓力

實驗項目	實驗介質	實驗壓力
壓強實驗	水	1.5PN
高壓密封實驗	水	1.1 PN
低壓氣密封實驗	氣	0 5-0.7MPa
