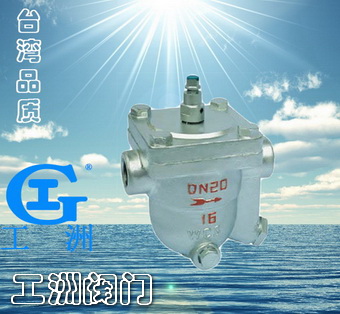

自動浮球式蒸汽疏水閥概述： 　　疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。

? 自動浮球式蒸汽疏水閥工作原理： 　　本產品根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。

? 自動浮球式蒸汽疏水閥結構特點： 1、能連續排水、性能穩定、排水量大、漏水量小。 2、能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。 3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。

自動浮球式蒸汽疏水閥主要外形及連接尺寸 Main External And Connecting Dinension： 尺寸 Dimensions 型號Type CS11H-16C 口徑 DN 15 20 25 32 40 50 L 150 150 150 270 280 290 H 195 195 195 250 290 300 H1 103 103 103 108 108 108

自動浮球式蒸汽疏水閥主要零件材料 Materal For Main Parts： 主要零件Main Part 材料Material 閥體Body 碳鋼Carbon Steel 閥蓋Donnet 碳鋼Carbon Steel 閥座Seat 不銹鋼Atainless Steel 過濾器Percolator 不銹鋼Atainless Steel

產品型號 Produstion Type 口徑 尺寸Dimensions DN L H D D1 D2 b f Z-φd CS41H- 16 C-B 25 40 15 195 165 95 65 45 14 2 4-φ14 20 195 170 105 75 55 14 2 4-φ14 25 215 195 115 85 65 14 2 4-φ14 　　 CS41H- 16 C-D 25 40 25 270 215 115 85 65 14 2 4-φ14 32 270 220 135 100 78 16 2 4-φ18 40 280 260 145 110 85 16 3 4-φ18 50 290 270 160 125 100 16 3 4-φ18 CS41H- 16 C-F 25 50 410 350 160 125 100 16 3 4-φ18 65 410 350 180 145 120 18 3 4-φ18 80 430 390 195 160 135 20 3 8-φ18 100 430 410 215 180 155 20 3 8-φ18 150 480 510 280 240 210 24 3 8-φ23 　 CS41H- 16 C-G 25 80 550 390 195 160 135 20 3 8-φ18 100 550 410 215 180 155 20 3 8-φ18
