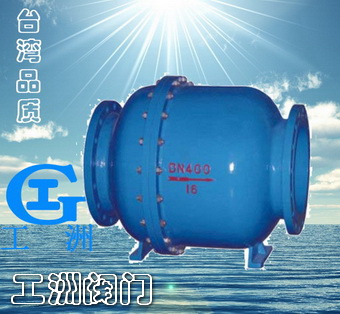

| 產品名稱： | 微阻球形止回閥 |
| 產品型號： | HQ45X |
| 產品口徑： | DN200-1000 |
| 產品壓力： | 1.0-1.6Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
一、產品介紹 HQ45X微阻球形止回閥，采用橡膠包皮球為閥瓣，在介質的作用下，可在閥體內的滑道上滾動，從而打開或關閉閥門。流量大流阻損失小，密封性能好，消聲關閉，可減少水擊波。水平或垂直安裝均可。可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。 球形止回閥，采用橡膠包球為閥瓣，在介質的作用下，可字啊閥體內地滑道上滾動，從而打開或關閉閥門。具有流量大，流阻損失小，密封性能好，消聲關閉，能減小水擊波。水平或垂直安裝均可。可安裝與冷水、熱水、工業及生活污水等官網的水泵出口，防止介質倒流。此閥零件少，拆卸方便。球體的膠層有很好的彈性和耐磨性，故具有減振、吸振，易于密封，工作安全可靠。本公司生產的球形 ? 主要零件材質如下： 零件名稱 | 材質 | 閥體、閥蓋 | 鑄鐵、鑄鋼 | 球體 | 碳鋼+丁腈橡膠 | 閥座 | 碳鋼、不銹鋼 |
? 二、主要技術參數 型號 | 公稱壓力（MPA） | 殼體試驗壓力（MPA） | 密封試驗壓力（MPA） | 閥體材料 | 球體材料 | HQ44/45X-10 | 1.0 | 1.5 | 1.1 | 鑄鐵 | 碳鋼包膠 | HQ44/45X-16 | 1.6 | 2.4 | 1.76 |
三、主要外形尺寸 HQ45X-10/16外型尺寸 | 公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | L（mm) | 550 | 650 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 | H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 | 連接尺寸 | 法蘭連接尺寸PN1.0MPA按GB4216.4-84；PN1.6MPA按GB4216.5-84標準 |
|
