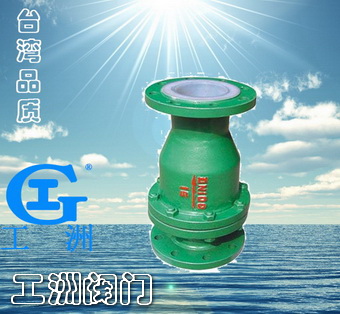

產品簡介 襯氟旋啟式止回閥是能自動阻止流體倒流的閥門，止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。 結構特點 1、? 升降直通式止回閥 ??? 主要型號有H41S型，結構一般與截止閥相似，其閥瓣沿著通道中心作升降運動，動作可靠，一般只能安裝在水平管路上。 2、? 升降立式止回閥 ??? 主要型號有H42S型、H72S型、H40S型，其中H40S型是一種新型結構，閥瓣為球型，共同特點是閥瓣沿閥體通路軸線做升降運動，一般應安裝在垂直管路。 3、? 旋啟式止回閥 ???? 主要型號有H44S型，H74S型單瓣旋啟式和H76S型雙瓣旋啟式，閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路。 4、? 蝶式止回閥 主要型號有H47PO型，結構為軟密封雙偏心法蘭連接，微阻緩閉蝶形止回閥閥外設計了緩閉裝置，有利于減少流阻和振動，減少水錘影響。 ? 技術參數及執行標準 升降直通式 升降立式 對夾升降立式 單瓣旋啟式 雙瓣旋啟式 蝶式 公稱通徑(mm) DN15~500 15~500 DN15~300 DN15~500 DN50~1200 DN200~1800 公稱壓力(MPa) PN0.6~1.6 PN0.6~1.6 PN0.6~2.5 PN0.6~2.5 PN0.6~4.0 PN0.6~1.6 閥門材料 灰鑄鐵、碳鋼、不銹鋼 襯里材料 PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE GXPO 適用介質 詳見防腐襯里材料 工作溫度(℃) 設計制造 GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D 結構長度 GB/T 12221-1989 連接法蘭 JB/T 82.1-94、GB/T9113.1-2000 壓力試驗 GB/T 13927-1992
