產品名稱：內螺紋止回閥產品型號：H14W產品口徑：DN25-500產品壓力：1.6-25.0Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
概述
內螺紋止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
適用介質為：水、油品、蒸汽、酸性介質等。
?
標準
設計與制造
結構長度
壓力-溫度等級
連接法蘭
試驗與檢驗
GB12236
GB12221
GB9131
JB/T74
HG20604
JB/T74-94
GB9113
HG20592-20635
JB/T9092-1999
GB13927
內螺紋止回閥壓力試驗
稱壓力
PN(MPa)
試驗壓力(MPa)
適用溫度(℃)
適用介質
強度試驗
密封試驗
WCB
Cr5Mo
1Cr18Ni12Mo2Ti
1Cr18Ni9Ti
1.6
2.4
1.8
≤425
≤550
≤220
≤200
水、油品、蒸汽、酸性介質
2.5
3.8
2.8
4.0
6.0
4.4
6.4
9.6
7.1
10.0
15.0
11.0
-
16.0
24.0
17.6
25.0
37.5
27.5
內螺紋止回閥主要零件材料及性能
零件名稱
材料編號
閥體
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
閥蓋
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
閥瓣
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
搖桿
WCB
ZGCr5Mo
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
閥座
25
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
銷軸
1Cr17Ni2
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
密封環、墊片
包覆墊
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
內螺紋止回閥主要技術尺寸
公稱壓力
PN(MPa)
公稱直徑
DN(mm)
主要外形尺寸及連接尺寸(mm)
重量
(kg)
L
D
D1
D2
b-f
z-d
D3
H
1.6
25
160
115
85
65
16-2
4--14
140
130
14
32
180
135
100
78
16-2
4--18
150
140
16
40
200
145
110
85
16-2
4--18
160
150
18
50
230
160
125
100
16-2
4--18
185
160
22
65
290
180
145
120
18-3
4--18
215
177
26
80
310
195
160
135
20-3
8-18
235
187
33
100
3540
215
180
155
20-3
8-18
255
202
39
125
400
245
210
185
22-3
8-18
285
227
57
150
480
280
240
210
24--3
8-23
330
263
80
200
550
335
295
265
26-3
12-23
385
293
95
250
650
405
355
320
30-3
12-25
455
330
175
300
750
460
410
375
30-4
12-25
515
382
260
350
850
520
470
435
34--3
16-25
545
430
360
400
950
580
525
485
36-4
16-30
600
480
496
500
1150
705
650
608
44--4
20-34
730
560
588

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

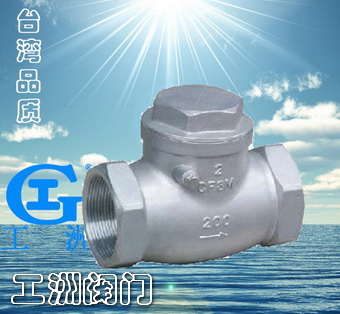

H14W內螺紋止回閥

設計與制造	結構長度	壓力-溫度等級	連接法蘭	試驗與檢驗
GB12236	GB12221	GB9131 JB/T74 HG20604	JB/T74-94 GB9113 HG20592-20635	JB/T9092-1999 GB13927

稱壓力 PN(MPa)	試驗壓力(MPa)		適用溫度(℃)				適用介質
稱壓力 PN(MPa)	強度試驗	密封試驗	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti	適用介質
1.6	2.4	1.8	≤425	≤550	≤220	≤200	水、油品、蒸汽、酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			-
16.0	24.0	17.6
25.0	37.5	27.5

零件名稱	材料編號
閥體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
搖桿	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥座	25	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
銷軸	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封環、墊片	包覆墊		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	主要外形尺寸及連接尺寸(mm)													重量 (kg)
		L	D		D1	D2		b-f		z-d		D3		H
1.6	25	160	115		85	65		16-2		4--14		140		130	14
	32	180	135		100	78		16-2		4--18		150		140	16
	40	200	145		110	85		16-2		4--18		160		150	18
	50	230	160		125	100		16-2		4--18		185		160	22
	65	290	180		145	120		18-3		4--18		215		177	26
	80	310	195		160	135		20-3		8-18		235		187	33
	100	3540	215		180	155		20-3		8-18		255		202	39
	125	400	245		210	185		22-3		8-18		285		227	57
	150	480	280		240	210		24--3		8-23		330		263	80
	200	550	335		295	265		26-3		12-23		385		293	95
	250	650		405	355		320		30-3		12-25	455	330		175
	300	750		460	410		375		30-4		12-25	515	382		260
	350	850		520	470		435		34--3		16-25	545	430		360
	400	950		580	525		485		36-4		16-30	600	480		496
	500	1150		705	650		608		44--4		20-34	730	560		588
