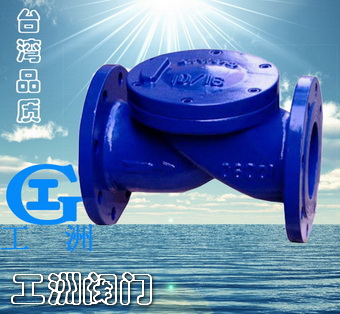

HC44X橡膠瓣止回閥概述

HC44X（SFCV）橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。

主要技術參數

公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)	1.5	2.4
密封試驗壓力(Mpa)	1.1	1.76
適用溫度℃	<80
適用介質	清水、油品

主要零件材料?

閥體、閥蓋	灰鑄鐵、碳剛
閥瓣	橡膠組合件
彈簧	不銹剛

主要外形尺寸

公稱通徑(DN)	L	H
40	165	180
50	200	190
65	215	210
80	240	230
100	290	250
125	330	280
150	355	315
200	500	370
250	620	430
300	700	475
350	785	550
400	915	600
