產品詳細信息用途

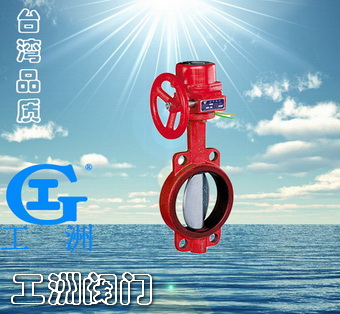

在XDF型信號蝶閥的頂部沒有閥門啟閉電信號裝置，當閥門被誤關閉25%（全開度的1/4）時，電信號裝置便輸出被誤關閉的信號到消防控制中心。所以此蝶閥是消防自動噴水滅火系統的最佳配套產品。
結構特點及工作原理
?
該蝶閥的電信號裝置設計于蝸桿、蝸輪驅動裝置的頂部，并與閥桿直聯傳動，在精密全封閉的機電裝置內，沒有閥門開啟度機械指示器和進口電氣元件及防銹機件。輸出信號長期穩定可靠。
?
主要性能規范
公稱壓力（MPa） | 1.0 | 1.6 | 2.5 |
強度試驗（MPa） | 1.5 | 2.4 | 3.75 |
密封試驗（MPa） | 1.1 | 1.76 | 2.75 |
適用溫度 | ≤ | ||
適用介質 | 水 | ||
電流、電壓 | 交直流通用 | ||
?
主要零件材料
閥體 | 蝶板 | 閥桿 | 閥座 |
鑄鐵、鑄鋼 | 球墨鑄鐵 | 中碳鋼 | 丁睛橡膠 |
?
主要連接尺寸
公稱通徑 | D1 | L | H1 | H2 | 4-φd |
50 | 120 | 42 | 80 | 160 | 4-φ23 |
65 | 136.2 | 44.7 | 88 | 175 | 4-φ26.5 |
80 | 160 | 45.2 | 96 | 180 | 8-φ18 |
100 | 185 | 52.1 | 115 | 200 | 4-φ24.5 |
125 | 215 | 54.4 | 128 | 213 | 4-φ23 |
150 | 238 | 55.8 | 140 | 225 | 4-φ25 |
200 | 295 | 60.6 | 175 | 260 | 4-φ25 |
250 | 357 | 65.8 | 202 | 290 | 4-φ29 |
300 | 407 | 76.9 | 242 | 330 | 4-φ29 |
