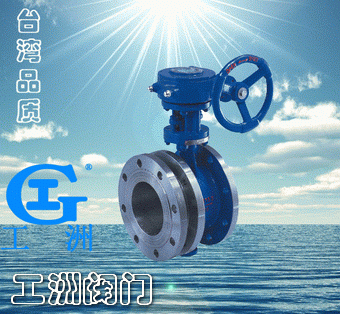

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力 Ps(MPa)	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨

公稱通徑		外形尺寸(參考值)					法蘭尺寸和螺栓孔尺寸(標準值)
		H	H1	最大長度	最小長度	設計長度	A	B	0.6MPa
mm	in								D	D1	D2	n-d
50	2	80	309	164	138	151	180	200	140	110	88	4-14
65	21/2	95	337	190	154	172	180	200	160	130	108	4-14
80	3	98	347	198	166	182	180	200	190	150	124	4-18
100	4	114	373	228	188	208	180	200	210	170	144	4-18
125	5	128	405	240	204	550	180	200	240	200	174	8-18
150	6	139	440	246	206	226	270	280	265	225	199	8-18
200	8	174	612	265	219	242	400	425	320	280	254	8-18
250	10	215	693	295	240	267	400	425	375	335	309	12-18
300	12	245	747	308	265	282	450	560	440	395	363	12-22
350	14	270	802	327	272	300	450	560	490	445	413	12-22
400	16	305	991	368	308	338	535	580	540	495	163	16-22
450	18	325	1037	370	310	340	535	580	595	550	518	16-22
500	20	360	1127	392	332	362	535	580	645	600	568	20-22
600	24	445	1377	441	375	408	570	660	755	705	667	20-26
700	28	505	1496	460	400	430	750	550	860	810	772	24-26
800	32	560	1584	499	445	475	750	550	975	920	878	24-30
900	36	630	1676	520	460	490	750	550	1075	1020	978	24-30
1000	40	680	1760	600	530	565	900	750	1175	1120	1078	28-30
1200	48	795	2018	675	571	623	1000	925	1405	1340	1295	32-33
1400	56	900	2363	760	683	722	1000	925	1630	1560	1510	36-36
1600	64	1100	2723	860	770	815	1000	925	1830	1760	1710	40-36
1800	72	1124	2844	930	830	880	1100	980	20475	1970	1718	44-39
2000	80	1292	3127	1020	920	970	1100	980	2265	2180	2125	48-42

公稱通徑		外形尺寸(參考值)					法蘭尺寸和螺栓孔尺寸(標準值)
		H	H1	最大長度	最小長度	設計長度	A	B	1.0MPa
mm	in								D	D1	D2	n-d
50	2	80	309	164	138	151	180	200	165	125	99	4-18
65	21/2	95	337	190	154	172	180	200	185	145	118	4-18
80	3	98	347	198	166	182	180	200	200	160	132	8-18
100	4	114	373	228	188	208	180	200	220	180	156	8-18
125	5	128	405	240	204	550	180	200	250	210	184	8-18
150	6	139	440	246	206	226	270	280	285	240	211	8-22
200	8	174	612	265	219	242	400	425	340	295	266	8-22
250	10	215	693	295	240	267	400	425	395	350	319	12-22
300	12	245	747	308	265	282	450	560	445	400	370	12-22
350	14	270	802	327	272	300	450	560	505	460	429	16-22
400	16	305	991	368	308	338	535	580	565	515	480	16-26
450	18	325	1037	370	310	340	535	580	615	565	530	20-26
500	20	360	1127	392	332	362	535	580	670	620	582	20-26
600	24	445	1377	441	375	408	570	660	780	725	682	20-30
700	28	505	1496	460	400	430	750	550	895	840	794	24-30
800	32	560	1584	499	445	475	750	550	1015	950	901	24-33
900	36	630	1676	520	460	490	750	550	1115	1050	1001	28-33
1000	40	680	1760	600	530	565	900	750	1230	1160	1112	28-36
1200	48	795	2018	675	571	623	1000	925	1455	1380	1328	32-39
1400	56	900	2363	760	683	722	1000	925	1675	1590	1530	36-42
1600	64	1100	2723	860	770	815	1000	925	1915	1820	1750	40-48
1800	72	1124	2844	930	830	880	1100	980	2115	2020	1950	44-48
2000	80	1292	3127	1020	920	970	1100	980	2325	2230	2150	48-48

公稱通徑		外形尺寸(參考值)					法蘭尺寸和螺栓孔尺寸(標準值)
		H	H1	最大長度	最小長度	設計長度	A	B	1.6MPa
mm	in								D	D1	D2	n-d
50	2	80	309	164	138	151	180	200	165	125	99	4-18
65	21/2	95	337	190	154	172	180	200	185	145	118	4-18
80	3	98	347	198	166	182	180	200	200	160	132	8-18
100	4	114	373	228	188	208	180	200	220	180	156	8-18
125	5	128	405	240	204	550	180	200	250	210	184	8-18
150	6	139	440	246	206	226	270	280	285	240	211	8-22
200	8	174	612	265	219	242	400	425	340	295	266	12-22
250	10	215	693	295	240	267	400	425	405	355	319	12-26
300	12	245	747	308	265	282	450	560	460	410	370	12-26
350	14	270	802	327	272	300	450	560	520	470	429	16-26
400	16	305	991	368	308	338	535	580	580	525	480	16-30
450	18	325	1037	370	310	340	535	580	640	585	548	20-30
500	20	360	1127	392	332	362	535	580	715	650	609	20-33
600	24	445	1377	441	375	408	570	660	840	770	720	20-36
700	28	505	1496	460	400	430	750	550	910	840	794	24-36
800	32	560	1584	499	445	475	750	550	1025	950	901	24-39
900	36	630	1676	520	460	490	750	550	1125	1050	1001	28-39
1000	40	680	1760	600	530	565	900	750	1255	1170	1112	28-42
1200	48	795	2018	675	571	623	1000	925	1485	1390	1328	32-48
1400	56	900	2363	760	683	722	1000	925	1685	1590	1530	36-48
1600	64	1100	2723	860	770	815	1000	925	1930	1820	1750	40-55
1800	72	1124	2844	930	830	880	1100	980	2130	2020	1950	44-55
2000	80	1292	3127	1020	920	970	1100	980	2345	2230	2150	48-60
