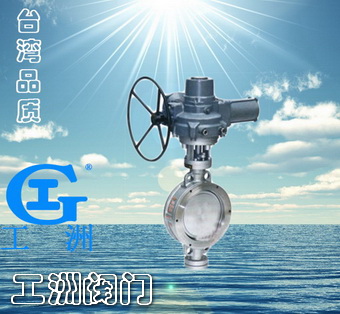

產品名稱：電動蝶閥產品型號：D943H產品口徑：DN50～DN2000產品壓力：1.0-6.4Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
金屬硬密封電動蝶閥結構及性能簡介
三偏心硬密封蝶閥系列產品，系我公司1996年開發的長壽命、節能型蝶閥。產品符合國家標準JB/T8527－97(金屬密封蝶閥)，GB／T13927－92(通用閥門壓力試驗)標準及閥門其它相關標準的規定。本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。

金屬硬密封電動蝶閥主要性能特點是：
1．結構獨特、型小輕便、操作靈活、省力、方便；
2．密封可靠，可達到氣密封無泄漏；
3．流量特性趨于直線調節性有最佳；
4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。
?
金屬硬密封電動蝶閥用途
本蝶閥適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截斷流體最佳裝置。
?
主要連接及外形尺寸
公稱通徑DN
結構長度L
外形尺寸（參考值）
連接（標準值）
參考
重量Dd343H
H
Dd943H
PN0.6MPa
PN1.0MPa
mm
inch
短
長
H3
A3
B3
D
D1
z- d
D
D1
z- d
50
2
108
150
112
530
250
255
140
110
4-14
165
125
4-18
17
65
5/2
112
170
115
530
250
255
160
130
4-14
185
145
4-18
20
80
3
114
180
120
565
250
255
190
150
4-18
200
160
8-18
23
100
4
127
190
138
600
250
255
210
170
4-18
220
180
8-18
25
125
5
140
200
164
640
250
255
240
200
8-18
250
210
8-18
40
150
6
140
210
175
705
300
315
165
225
8-18
285
240
8-22
47
200
8
152
230
200
775
300
315
320
280
8-18
340
295
8-22
60
250
10
165
250
243
945
300
315
375
335
12-18
395
350
12-22
95
300
12
178
270
250
1070
300
315
440
395
12-22
445
400
12-22
124
350
14
190
290
280
1140
300
315
490
445
12-22
505
460
16-22
181
400
16
216
310
305
1210
300
315
540
495
16-22
565
515
16-26
260
450
18
222
330
350
1335
575
714
595
550
16-22
615
565
20-26
338
500
20
229
350
380
1415
575
714
645
600
20-22
670
620
20-26
360
600
24
267
390
445
1605
656
810
755
705
20-26
780
725
20-30
540
700
28
292
430
480
1844
656
810
860
810
24-26
895
840
24-30
580
800
32
318
470
530
2040
656
810
975
920
24-30
1015
950
24-33
845
900
36
330
510
580
2255
785
863
1075
1020
24-30
1115
1050
28-33
1050
1000
40
410
550
650
2380
785
863
1175
1120
28-30
1230
1160
28-36
1500
1200
48
470
630
760
2640
785
863.
1405
1340
32-33
1455
1380
32-39
2000
1400
56
530
710
850
2886
8410
890
1630
1560
36-36
1675
1590
36-42
3000
1600
64
600
790
1030
3156
810
890
1830
1760
40-369
1915
1820
40-48
4700
1800
72
670
870
1230
3421
830
930
2045
1970
44-39
2115
2020
44-48
6500
2000
80
760
950
1350
3685
850
940
2265
2180
48-42
2325
2230
48-48
8700
主要連接及外形尺寸
公稱通徑DN
結構長度L
外形尺寸（參考值）
連接（標準值）
參考
重量Dd343H
H
Dd943H
PN1.6MPa
PN2.5MPa
mm
inch
短
長
H3
A3
B3
D
D1
z- d
D
D1
z- d
50
2
108
150
112
530
250
255
165
125
4-18
165
125
4-18
19
65
5/2
112
170
115
530
250
255
185
145
4-18
185
145
8-18
22
80
3
114
180
120
565
250
255
200
160
8-18
200
160
8-18
25
100
4
127
190
138
600
250
255
220
180
8-18
235
190
8-22
28
125
5
140
200
164
640
250
255
250
210
8-18
270
220
8-26
43
150
6
140
210
175
705
300
315
285
240
8-22
300
250
8-26
50
200
8
152
230
200
775
300
315
340
295
12-22
360
310
12-26
64
250
10
165
250
243
945
300
315
405
355
12-26
425
370
12-30
99
300
12
178
270
250
1070
300
315
460
410
12-26
485
430
16-30
130
350
14
190
290
280
1140
300
315
520
470
16-26
555
490
16-33
188
400
16
216
310
305
1210
300
315
580
525
16-30
620
550
16-36
270
450
18
222
330
350
1335
575
714
640
585
20-30
670
600
20-36
350
500
20
229
350
380
1415
575
714
715
650
20-33
730
660
20-36
375
600
24
267
390
445
1605
656
810
840
770
20-36
845
770
20-39
560
700
28
292
430
480
1844
656
810
910
840
24-36
960
875
24-42
610
800
32
318
470
530
2040
656
810
1025
950
24-39
1085
990
24-48
880
900
36
330
510
580
2255
785
863
1125
1050
28-39
1185
1090
28-48
1100
1000
40
410
550
650
2380
785
863
1255
1170
28-42
1320
1210
28-56
1600
1200
48
470
630
760
2640
785
863.
1485
1390
32-48
1530
1420
32-56
2150
1400
56
530
710
850
2886
810
890
1685
1590
36-48
1755
1640
36-60
3200
1600
64
600
790
1030
3156
810
890
1930
1820
40-55
1975
1860
40-60
5000
1800
72
670
870
1230
3421
830
930
2130
2020
44-55
2195
2070
44-68
6900
2000
80
760
950
1350
3685
850
940
2345
2230
48-60
2425
2300
48-68
9100
主要連接及外形尺寸
公稱通徑DN
結構長度
外形尺寸（參考值）
連接尺寸（標準值）
H
Dd943H
PN4.0MPa
Mm
inch
短
長
H3
A3
B3
D
D1
z-Φd
50
2
108
150
112
530
250
255
165
125
4-18
65
5/2
112
170
115
530
250
255
185
145
8-18
80
3
114
180
120
565
250
255
200
160
8-18
100
4
127
190
138
600
250
255
235
190
8-22
125
5
140
200
164
640
250
255
270
220
8-26
150
6
140
210
175
705
300
315
300
250
8-26
200
8
152
230
200
775
300
315
375
320
12-30
250
10
165
250
243
945
300
315
450
385
12-33
300
12
178
270
2580
1070
300
315
515
450
16-33
350
14
190
290
280
1140
300
315
580
410
16-36
400
16
216
310
305
1210
300
315
660
585
16-39
450
18
222
330
350
1335
575
714
685
610
20-39
500
20
229
350
380
1415
575
714
755
670
20-42

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

D943H電動蝶閥

公稱通徑DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dd343H
公稱通徑DN		結構長度L		H	Dd943H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H3	A3	B3	D	D1	z- d	D	D1	z- d
50	2	108	150	112	530	250	255	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	705	300	315	165	225	8-18	285	240	8-22	47
200	8	152	230	200	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	1070	300	315	440	395	12-22	445	400	12-22	124
350	14	190	290	280	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2640	785	863.	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2886	8410	890	1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	3156	810	890	1830	1760	40-369	1915	1820	40-48	4700
1800	72	670	870	1230	3421	830	930	2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3685	850	940	2265	2180	48-42	2325	2230	48-48	8700

公稱通徑DN		結構長度		外形尺寸（參考值）				連接尺寸（標準值）
公稱通徑DN		結構長度		H	Dd943H			PN4.0MPa
Mm	inch	短	長	H	H3	A3	B3	D	D1	z-Φd
50	2	108	150	112	530	250	255	165	125	4-18
65	5/2	112	170	115	530	250	255	185	145	8-18
80	3	114	180	120	565	250	255	200	160	8-18
100	4	127	190	138	600	250	255	235	190	8-22
125	5	140	200	164	640	250	255	270	220	8-26
150	6	140	210	175	705	300	315	300	250	8-26
200	8	152	230	200	775	300	315	375	320	12-30
250	10	165	250	243	945	300	315	450	385	12-33
300	12	178	270	2580	1070	300	315	515	450	16-33
350	14	190	290	280	1140	300	315	580	410	16-36
400	16	216	310	305	1210	300	315	660	585	16-39
450	18	222	330	350	1335	575	714	685	610	20-39
500	20	229	350	380	1415	575	714	755	670	20-42
