產品名稱：對夾式氣動蝶閥產品型號：D671X產品口徑：DN50～DN1200產品壓力：1.0-2.5Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

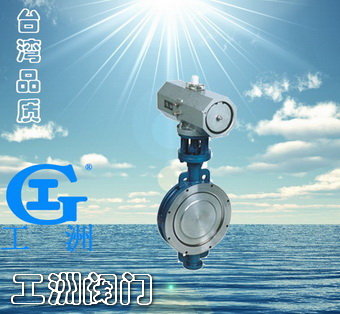

D671X對夾式氣動蝶閥產品概述

我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

?

特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

?

標準參數表

公稱通徑		50mm~1200mm
法蘭標準		ISO7005-2 1988
最大工作壓力		1.6MPa
殼體試驗壓力		1.5 倍工作壓力
密封試驗壓力		1.1 倍工作壓力
工作溫度范圍		NBR 閥座 -10oC~80 o C 、 EPDM 閥座 -20oC~120oC
允許長期使用溫度		NBR 閥座 0oC~60 o C 、 ,EPDM 閥座 0oC~100oC
材料		( 見《可選材料表》部分 )
結構尺寸		ISO5752-88
驅動型式	手柄	50mm~300mm
	蝸輪	50mm~1200mm
	氣動	50mm~1200mm
	電動	50mm~1200mm
表面處理		環氧聚酯涂料 、 尼龍 11 、 烤漆

采標目錄

項目名稱	采用標準	可選標準
設計制造驗收	GB/T12238-1989	ISO/DIN10631-91
閥門結構長度	GB/T12221-1989	ISO5752-88
閥門法蘭連接	GB9113-1988	ISO7005. 2
閥門檢驗	GB/T13927-1992	ISO/DIN5208-87
閥門標志	GB12220-1989	ISO5209-87
驅動裝置連接	GB12223-1989	ISO/DIN5211-89
閥門供貨要求	GB/T12252	――――

注：蝶閥不僅符合 ISO,GB 標準，同時也兼容世界其它國家標準

?

可選材料

主要零部件	材質	適用規格	主要零部件	材質	適用規格
閥體	球墨鑄鐵 灰鑄鐵 鑄鋼 不銹鋼	50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm	閥桿	不銹鋼 410 不銹鋼 316 不銹鋼 304 碳鋼鍍鎳磷	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
閥板	不銹鋼 CF8 不銹鋼 CF8M 球墨鑄鐵鍍鎳磷 球墨鑄鐵覆尼龍	50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm	閥座	丁腈橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 硅橡膠 SEP 耐熱 EPDM 耐磨 EPDM PTFE	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm

?

密封副適用介質， 溫度推薦

密封副材質

適用溫度

介質類型及適用程度

突出特性

淡水

海 水

鹽 類

強 堿

弱 堿

強 酸

弱 酸

天 然 氣

醇 類

空 氣

蒸 汽

油 類

食 品

閥座

丁腈

-12oC~82oC

A

A

A

B

A

D

B

A

C

A

D

A

B

耐油

三元乙丙

-35oC~135oC

A

A

A

A

A

C

A

B

B

A

A

C

A

耐老化

耐腐蝕三元乙丙

-35oC~160oC

A

A

A

A

A

A

A

B

B

A

A

C

A

耐腐蝕 、 耐老化

氟橡膠

-23oC~135oC

A

A

A

A

A

C

A

A

C

A

A

A

A

耐高溫 、 耐腐蝕

聚四氟乙烯

-10oC~150oC

A

A

A

C

A

A

A

A

A

A

A

A

A

耐腐蝕 、 耐高溫

蝶板

球鐵電鍍

-30oC~350oC

B

D

C

D

C

D

C

B

A

B

A

A

C

耐熱

球鐵尼龍覆層

-30oC~100oC

A

A

A

A

A

D

A

A

C

A

D

A

A

抗蝕 、 耐磨

鋁青銅

-273oC~232oC

A

B

C

D

C

D

B

A

A

A

A

A

C

耐熱 、 耐腐蝕

不銹鋼

-268oC~316oC

A

B

C

C

B

C

A

A

A

A

A

A

A

耐高溫 、 耐腐蝕

A 非常適用 B 適用 C 有限適用 D 不適用

連接尺寸

公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)				連接尺寸 (標準值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	3	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	4	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	5	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	6	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	8	60	164	720	350	93	280	8-18	295	8-22	295	12-22
250	10	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	12	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	14	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	16	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	18	114	320	1043	750	380	550	16-22	565	20-26	585	20-30
500	20	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	24	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	28	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	32	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	36	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	28-39
1000	40	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	48	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48
