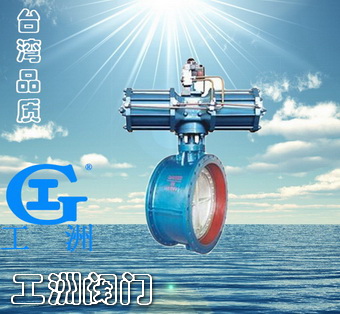

產品名稱：法蘭式軟密封氣動蝶閥產品型號：D641X產品口徑：DN50～DN1200產品壓力：1.0-2.5Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

一、D641X法蘭式軟密封氣動蝶閥概述

D641X法蘭式軟密封氣動蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的場合。

?

二、特點

1、小型輕便，容易拆裝及維修，并可在任意位置安裝；

2、結構簡單、緊湊、90°回轉開啟迅速；

3、操作扭矩小，省力輕巧；

4、流量特性趨于直線，調節性能好；

5、啟閉試驗次數多達數萬次，壽命長；

6、密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零；

7、密封材料耐老化、耐腐蝕、可適于多種介質。

?

三、性能規范

公稱通徑DN		50-1200
公稱壓力MPa		0.6		1.0			1.6
公稱壓力MPa	強度試驗	0.9		1.5			2.4
	密封試驗	0.66		1.1			1.76
材料		材料代號
		C		P			R
主要零件	閥體	WCB		0Cr18Ni9			0Cr17Ni12Mo2
	蝶板	WCB		0Cr18Ni9			0Cr17Ni12Mo2
	閥桿	2Cr13		0Cr18Ni9			0Cr17Ni12Mo2
	密封圈	丁晴乙丙?丁氟塑料
	填料	丁晴?柔性石墨?V型橡膠墊
適用工況	適用介質	水、蒸汽、油品		硝酸類			醋酸類
	適用溫度	-40℃~200℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度		法蘭尺寸	壓力溫度		試驗檢驗
		GB/T12238	GB12221		GB9113	GB9131		GB13927

?

四、連接尺寸

公稱通徑 DN	尺寸											執行器型號 （僅供參考）
	L	H	D（0.6）	D（1.0）	D（1.6）	D1（0.6）	D1（1.0）	D1（1.6）	n-d（0.6）	n-d（1.0）	n-d（1.6）
50	108	82.5	140	165	165	110	125	125	4-14	4-18	4-18	GTD-63
65	112	92.5	160	185	185	130	145	145	4-14	4-18	4-18	GTD-63
80	114	100	190	200	200	150	160	160	4-18	8-18	8-18	GTD-83
100	127	110	210	220	220	170	180	180	4-18	8-18	8-18	GTD-83
125	140	125	240	250	250	200	210	210	8-18	8-18	8-18	GTD-110
150	140	142.5	265	285	285	225	240	240	8-18	8-22	8-22	GTD-110
200	152	170	320	340	340	280	295	295	8-18	8-22	12-22	GTD-127
250	250	197.5	375	395	405	335	350	355	12-18	12-22	12-26	GTD-160
300	270	222.5	440	445	460	395	400	410	12-22	12-22	12-26	GTD-160或AW13
350	290	252.5	490	505	520	445	460	470	12-22	16-22	16-26	AW13
400	310	282.5	540	565	580	495	515	525	16-22	16-26	16-30	AW17
450	330	307.5	595	615	640	550	565	585	16-22	20-26	20-30	AW17
500	350	335	645	670	715	600	620	650	20-22	20-26	20-33	AW17
600	390	390	755	780	840	705	725	770	20-26	20-30	20-36	AW20
700	430	447.5	860	895	910	810	840	840	24-26	24-30	24-36	AW20
800	470	507.5	975	1015	1025	920	950	950	24-30	24-33	24-39	AW28
900	510	557.5	1075	1115	1125	1020	1050	1050	34-30	28-33	28-39	AW28
1000	550	615	1175	1230	1255	1120	1160	1170	28-30	28-36	28-42	AW35
1200	630	727.5	1405	1455	1458	1340	1380	1390	32-33	32-39	32-48	AW40
