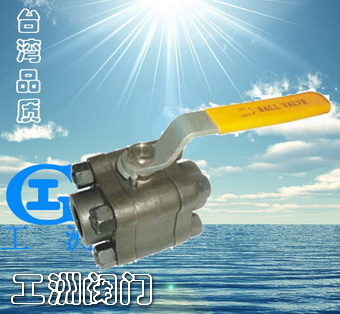

產品名稱：三片式鍛鋼球閥產品型號：Q11F產品口徑：DN6-50產品壓力：1.0-32.0Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

適用標準：

1、設計和制造標準根據：BS5351 MSS SP-118;

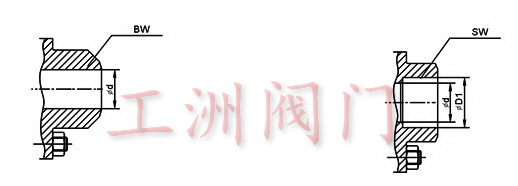

2、連接端根據：

1）承插焊根據：ANSI B16.11;JB/T1751

2）螺紋端根據：ANSI B16.11;JB/T1751

3）對焊端根據：ANSI B16.25;JB/T12224

4）法蘭端根據：ANSI B16.5;JB79

3、檢驗與試驗根據：API 598;GB/T13927;JB/T9092

4、結構特征：三片式螺栓連接

5、材料標準根據：ANSI/ASTM

6、閥體主要材料：A105;LF2;F304(L);F316(L);F51

?

?

主要零件材質表

序號	零件名稱	材質
1	閥體	A105	A304
2	密封圈	APTFE & PEEK
3	球體	F6	F304
4	閥桿	410	304
5	O型圈	VITON
6	墊片	PTFE
7	螺栓	B7	B8
8	螺母	2H	8
9	薄型螺母	8

主要外型及連接尺寸表 Class800、1500

FP	1/4	3/8	1/2	3/4	1	11/4	1/2	2
L	92	92	92	111	127	140	152	152
d Cl800 CL1500	6 6	9 9	13 13	19 18	25 23	32 28	38 35	49 49
H	70	70	70	80	80	105	105	115
W	125	125	125	215	215	250	250	290
重量 (Kg)	2.5 2.5	2.4 2.4	2.3 2.5	3.4 3.7	6.4 5.8	6.4 6.8	11 11.5	13 13.7
