產品名稱：蝸輪V型球閥產品型號：VQ340F/Y/H產品口徑：DN50-500產品壓力：1.0-6.4Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

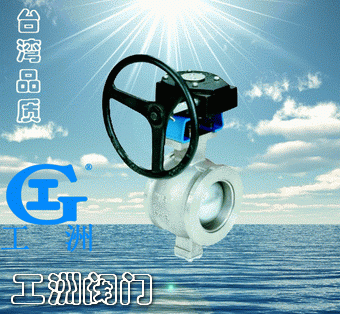

蝸輪V型球閥介紹
球閥往往是靠閥后或閥前閥座達到單面密封的,只有極個別特殊場合才使用閥前,閥后雙面密封.因此,在通常情況下,只有一半球面(甚至更少)起密封作用,于是產生了V形球球閥.
?
V形球特點:
1、球體重量輕,這對于節約材料尤其是貴重金屬材料有不可低估的經濟效益.
2、精加工表面體積小,減少加工時間
3、能有效地減小球閥啟動時的慣性力.
主要用于輸送纖維和紙漿等介質.球體上的V形缺口能起切斷作用,以避免纖維物料粘在球體.閥體和閥座之間,另外V形球還廣泛用來調節流量.
?
一、蝸輪V型球閥結構特點
傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。
?
二、蝸輪V型球閥主要零件材料
零件名稱
材料
閥體
WCB
ZG1Cr5Mo
18-8CrNi
18-12CrNiMo
閥蓋
WCB
ZG1Cr5Mo
18-8CrNi
18-12CrNiMo
閥桿
2Cr13
38CrMoA1
1Cr18Ni9Ti
1Cr18NiMo2aTi
球體
WCB+HCr
1Cr5Mo
18-8CrNi
18-12CrNiMo
閥座
PTFE/13Cr/CrNi SS+STELLITE
螺柱
B7/35CrMoA
1Cr17Ni2
螺母
2H/45
2Cr13
填料
PTFE/增強柔性石墨
三、蝸輪V型球閥PN1.6MPa主要連接尺寸及重量
公稱通經
50
65
80
100
125
150
200
250
300
400
500
L
124
145
165
194
210
229
243
297
338
520
600
H
102
114
127
152
184
219
273
360
395
470
580
手動
H1
107
125
152
178
300
330
398
495
580
670
840
E
-
-
-
-
-
-
116
116
171
257
257
F
-
-
-
-
-
-
350
350
400
400
400
W
230
40
400
650
1050
1050
600
600
800
800
800
Wt(Kg
12
16
22
35
58
74
205
322
460
864
1600
電動
H2
-
-
-
-
-
554
600
652
760
830
940
L1
-
-
-
-
-
235
235
235
259
400
410
氣動
H3
274
379
389
479
552
736
736
926
1059
1393
1583
L2
270
405
405
576
576
776
776
776
1060
1360
1360
蝸輪V型球閥PN2.5MPa
公稱通經
50
65
80
100
125
150
200
250
300
400
500
L
124
145
165
194
210
229
243
297
338
520
600
H
102
114
127
152
184
219
273
360
395
470
580
手動
H1
107
125
152
178
300
330
398
495
580
670
840
E
-
-
-
-
-
-
116
116
171
257
257
F
-
-
-
-
-
-
350
350
400
400
400
W
230
40
400
650
1050
1050
600
600
800
800
800
Wt(Kg
15
24
30
55
87
118
255
370
533
1030
2100
電動
H2
-
-
-
-
-
235
235
400
400
410
420
L1
-
-
-
-
-
235
235
235
259
400
410
氣動
H3
340
379
452
479
646
666
814
1002
1059
1205
1295
L2
405
405
574
576
756
756
1060
1060
1060
1360
2840

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

VQ340F/Y/H蝸輪V型球閥

零件名稱	材料
閥體	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
閥蓋	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
閥桿	2Cr13	38CrMoA1	1Cr18Ni9Ti	1Cr18NiMo2aTi
球體	WCB+HCr	1Cr5Mo	18-8CrNi	18-12CrNiMo
閥座	PTFE/13Cr/CrNi SS+STELLITE
螺柱	B7/35CrMoA		1Cr17Ni2
螺母	2H/45		2Cr13
填料	PTFE/增強柔性石墨

公稱通經		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手動	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	400	400	400
	W	230	40	400	650	1050	1050	600	600	800	800	800
	Wt(Kg	12	16	22	35	58	74	205	322	460	864	1600
電動	H2	-	-	-	-	-	554	600	652	760	830	940
電動	L1	-	-	-	-	-	235	235	235	259	400	410
氣動	H3	274	379	389	479	552	736	736	926	1059	1393	1583
氣動	L2	270	405	405	576	576	776	776	776	1060	1360	1360
