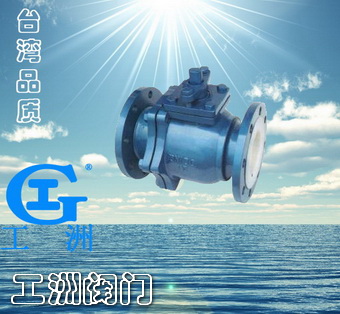

產品名稱：襯氟法蘭球閥產品型號：Q41F46產品口徑：DN15-200產品壓力：1.0-6.4Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
襯氟法蘭球閥結構特點：
球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉.
本廠球系列為Q41型,為對開二片式結構型式.
1、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。
3、采用全塑料襯里工藝，耐介質的強腐蝕。
?
襯氟法蘭球閥主要零件的材料說明：
序號
零件名稱
灰鑄鐵
鑄鋼
不銹耐酸鑄鋼
超低碳不銹耐酸鑄鋼
Z
C
P
R
PL
RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球體/閥桿
WCB
CF8
CF8M
CF3
CF3M
3
襯里/閥座
PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO
4
填料壓蓋
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE（F4）
PTFE（F4）
PTFE（F4）
6
支架
35
1Cr18Ni9Ti
1Cr18Ni9Ti
7
螺栓
35
1Cr17Ni2
1Cr18Ni2
8
緊固螺母
45
0Cr18Ni9
0Cr18Ni9
9
操作手柄
WCB
WCB
WCB
襯氟法蘭球閥主要外形尺寸：
公稱通徑
標準值
參考值
DN
(mm)
NPS
(inch)
L
D
D1
D2
f
b
Z-φd
W
D0
H
WT(Kg)
PN1.0MPa
15
1/2
130
95
65
45
2
14
4-φ14
120
80
2.5
20
3/4
140
105
75
55
2
16
4-φ14
140
90
3
25
1
150
115
85
65
2
16
4-φ14
160
100
4.5
32
11/4
165
135
100
78
2
18
4-φ18
160
110
5.7
40
11/2
180
145
110
85
3
18
4-φ18
200
120
7
50
2
200
160
125
100
3
20
4-φ18
250
135
9.5
65
21/2
220
180
145
120
3
20
4-φ18
300
145
15
80
3
250
195
160
135
3
22
4-φ18
350
185
19
100
4
280
215
180
155
3
22
8-φ18
400
195
33
125
5
320
245
210
185
3
24
8-φ18
500
210
58
150
6
360
280
240
210
3
24
8-φ23
200
450
93
200
8
457
335
295
265
3
26
8-φ23
240
490
155
250
10
533
390
350
320
3
28
12-φ23
240
550
210
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-φ14
120
80
2.5
20
3/4
130
105
75
55
2
16
4-φ14
140
90
3
25
1
140
115
85
65
2
16
4-φ14
160
100
4.5
32
11/4
165
135
100
78
2
18
4-φ18
160
110
5.7
40
11/2
165
145
110
85
3
18
4-φ18
200
120
7
50
2
203
160
125
10
3
20
4-φ18
250
135
9.5
65
21/2
222
180
145
120
3
20
4-φ18
300
145
15
80
3
24
195
160
135
3
22
8-φ18
350
185
19
100
4
305
215
180
155
3
24
8-φ18
400
195
33
125
5
356
245
210
185
3
26
8-φ18
500
210
58
150
6
394
280
240
210
3
28
8-φ23
200
450
93
200
8
457
335
295
265
3
30
12-φ23
240
490
155
