產品名稱：超薄型球閥產品型號：Q71F產品口徑：DN10-100產品壓力：1.0-32.0Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
概述：
與普通球閥相比，超薄型球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
用途：
對夾球閥及對夾保溫夾套球閥適用于Class150、PN1.0～2.5MPa，工作溫度29~180℃(密封圈為增強聚四氟乙烯)或29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
?
超薄型球閥性能參數:
公稱通徑：
DN15-DN200
公稱壓力：
PN10，PN16，PN40
適合法蘭：
ANSICLASS150,300
手柄操作或驅動器裝置操作
主要零件材料：
序號
NO
零件名稱
材質
1
閥體
不銹鋼CF8M/CF8
碳鋼WCB
2
球
不銹鋼316/304
不銹鋼SS304
3
密封墊
聚四氟乙烯PTFE
聚四氟乙烯PTFE
4
閥桿
不銹鋼316/304
不銹鋼SS304
5
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
6
定位鎖
不銹鋼304
不銹鋼SS304
7
手柄
不銹鋼304
不銹鋼SS304
8
閥桿螺母
不銹鋼304
不銹鋼SS304
9
填料壓蓋
不銹鋼304
不銹鋼SS304
10
手柄套
塑料
塑料
11
密封瓶帽
不銹鋼316/304
不銹鋼SS304
12
墊圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
超薄型球閥主要技術參數:
SIZE
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
4"
5"
6"
8"
d
15
19
23.5
30
36
45
58
67
76
100
125
195
L
32
38.5
45
55
62
72
95
120
145
200
225
275
D
95
105
115
135
145
160
180
195
215
245
280
335
D1
65
75
85
100
110
125
145
160
180
210
240
295
D2
45
55
65
78
85
100
120
135
155
185
210
265
H
62
70
79
86
92
102
158
172
187
200
240
278
E
110
125
135
150
150
180
250
300
350
650
840
1000
b
14
14
16
16
18
20
22
24
24
26
26
28
z-d1
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
12-20
f
2
2
2
3
3
3
3
3
3
3
3
3

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

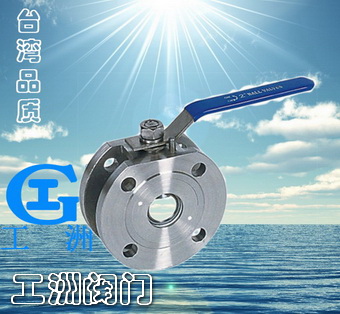

Q71F超薄型球閥

公稱通徑：	DN15-DN200
公稱壓力：	PN10，PN16，PN40
適合法蘭：	ANSICLASS150,300
手柄操作或驅動器裝置操作

序號 NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8	碳鋼WCB
2	球	不銹鋼316/304	不銹鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥桿	不銹鋼316/304	不銹鋼SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位鎖	不銹鋼304	不銹鋼SS304
7	手柄	不銹鋼304	不銹鋼SS304
8	閥桿螺母	不銹鋼304	不銹鋼SS304
9	填料壓蓋	不銹鋼304	不銹鋼SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不銹鋼316/304	不銹鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3
