產品名稱：蝸輪四通球閥產品型號：Q346F產品口徑：DN15-DN200產品壓力：1.0-6.4Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
一、結構特點及用途:
1、流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。
2、密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。
?
四通球閥工作原理
如圖所示“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。
?
三、主要零件材料及性能
閥體
閥桿
閥球
密封面
墊片
填料
工作溫度
適用介質
WCB
1Cr13
1Cr13
1Cr13
司太立合金
本體材料
柔性石墨
不銹鋼加柔性石墨
08軟鋼
F304 F316
柔性石墨
編結石墨
-29-425℃
水、蒸汽、油品
WC6
15CrMo
15CrMo
-29-425℃
WC9
25Cr2MoV
25Cr2MoV
LCB
304
304
-46-354℃
CF8
304
304
-196-600℃
部分酸、堿
CF3
304L
304L
CF8M
316
316
CF3M
316L
316L
四、優點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所
?
?
五、PN1.6MPa主要連接尺寸及重量
公稱通經DN
150
200×
150
200
250×
200
250
300×
250
300
350×
300
350
400×3
50
400
450×
400
450
500×
450
500
600×
500
600
球孔d1
150
150
200
200
250
250
300
300
350
350
400
400
450
450
500
500
600
L
570
570
670
670
760
760
850
850
980
980
1080
1080
1220
1220
1360
1360
1750
H
219
219
273
273
360
360
395
395
430
430
470
470
550
550
580
580
700
手動
H1
330
330
398
398
495
495
580
580
625
625
670
670
698
698
840
840
1050
E
-
-
116
116
116
116
171
171
171
171
257
257
257
257
257
257
150
F
-
-
350
350
350
350
400
400
420
420
400
400
420
420
400
400
410
W
1050
1050
600
600
600
600
800
800
800
800
800
800
800
800
800
800
800
電動
H2
554
554
600
600
652
652
760
760
770
770
830
830
-
-
940
940
1020
L1
235
235
235
235
235
235
259
259
400
400
400
400
-
-
410
410
410
氣動
H3
666
666
736
736
926
926
1059
1059
1127
1127
1393
1393
1468
1468
1538
1538
1370
L2
776
776
736
736
776
776
1060
1060
1060
1060
1360
1360
1360
1360
1360
1360
2840

天天日天天摸天天干,亚洲日本VA中文字幕久久,国产精品一久久久,国产剧情一区二区三区,久久成人国产精品免费,久久精品国产成人高清电影,一区二区三区在线精品免费视频,欧美熟妇另类久久久不卡,欧美怡春院一区二区三区

上海工洲閥門

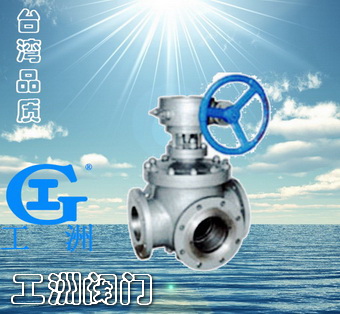

Q346F蝸輪四通球閥

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

公稱通經DN		150	200× 150	200	250× 200	250	300× 250	300	350× 300	350	400×3 50	400	450× 400	450	500× 450	500	600× 500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手動	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	116	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
電動	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
電動	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
氣動	H3	666	666	736	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
氣動	L2	776	776	736	736	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840
