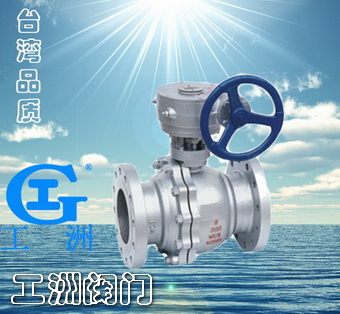

產品名稱：蝸輪球閥產品型號：Q341F產品口徑：DN50-DN200產品壓力：1.0-10.0Mpa產品材質：鑄鋼、不銹鋼、合金鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息
概述：
　　Q341F蝸輪球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
　　在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
　　球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
?
主要零件材料:
序號
NO
零件名稱
材質
GB
ASTM
1
閥體
WCB
A2116-WCB
2
密封圈
PTFE
PTFE
3
球體
1C18Ni9Ti
SS304
4
螺母
35
A194-2H
5
螺柱
35CrMoA
A193-B7
6
石體
WCB
A216-WCB
7
墊片
柔性石墨+不銹鋼
B12.10-304F/.G
8
填料
PTFE
PTFE
9
填料壓蓋
WCB
A2116-WCB
10
定位片
25
A105
11
擋圈
65Mn
AISI 1066
12
手柄
K33
A47-667
Gr.32510
13
閥桿
1Cr33
A276-410
14
螺釘
35
A193-B7
15
止推墊片
PTFE
PTFE
技術規范:
設計依據
國標系列
美標系列
設計標準
GB/T12237
AP16D
ANSI B16.34
法蘭連接結構長度
GB/T12221
AP16D
ANSI B16.10
結構長度(焊接)
GB/T15188.1
AP16D
ANSI B16.10
連接法蘭
GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
對焊端
GB/T12224
ANSI B16.25
試驗和檢驗
GB/T9092
AP16D
AP1598
主要外形尺寸:
公稱通徑
15
20
25
40
50
65
80
100
125
150
200
d1
13
19
25
38
64
64
76
102
127
152
203
L
108
117
127
165
191
191
203
229
356
394
457
