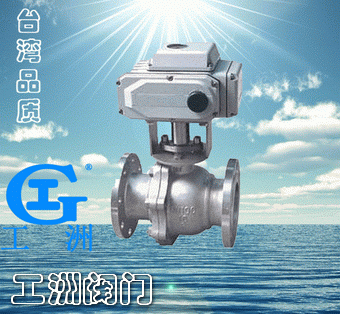

| 產品名稱： | 電動球閥 |
| 產品型號： | Q941F |
| 產品口徑： | DN6-200 |
| 產品壓力： | 1.0-6.4Mpa |
| 產品材質： | 鑄鋼、不銹鋼、合金鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
Q941F電動球閥用途
電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。配用DKJ-Ⅱ、Ⅲ執行器引配日本工裝、西德歐姆龍等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
電動球閥技術參數 | 公稱通徑DN(mm) | DN15～DN400 | | 公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K | | 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 | | 介質溫度 | -40～+180℃ -40～+350℃ | | 泄漏量 | 0 符合ANSIB16.104 5級標準 | | 球體轉角 | 90° | | 閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M | | 閥座材料 | 聚四氟乙烯(常溫)、特制PPL(高溫) |
|
電動球閥主要外形尺寸
| 公稱通徑DN(mm) | 尺寸(mm) | | L | D | D1 | D2 | b | f | n-d | | 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | | 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | | 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | | 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | | 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | | 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | | 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | | 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | | 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | | 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | | 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | | 250 | 533 | 405 | 335 | 320 | 30 | 12-25 |
|
|
