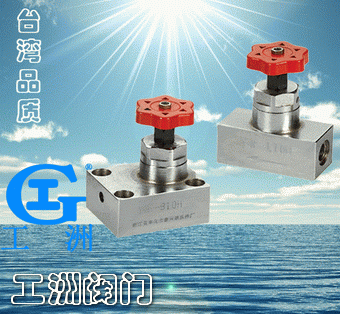

| 產品名稱： | 高壓截止閥 |
| 產品型號： | YJF |
| 產品口徑： | DN10-50 |
| 產品壓力： | 1.6-50.0MPa |
| 產品材質： | 鑄鋼、不銹鋼等 |
| 產品概括： | 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。 |
| ? |
?  產品詳細信息 |
| YJF型高壓截止閥 | 圖形符號
型號說明
 ?
① 產品代號：YJF高壓截止閥
② 連接形式：L-管式、F-法蘭式、B-板式
③ 公稱通徑：10、15、20、25、32、40、50mm
④ 壓力等級：H-32MPa
外形尺寸?
 ?

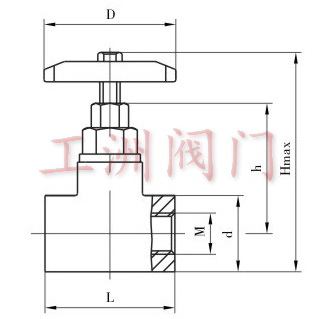

型號 | Hmax | h | L | D | d | M | YJF-L10H | 116.5 | 74 | 90 | Ф100 | □42 | M18×1.5 | YJF-L15H | 116.5 | 74 | 90 | Ф100 | □42 | M22×1.5 | YJF-L20H | 202 | 100 | 120 | Ф120 | Ф60 | M27×2 | YJF-L25H | 220 | 93 | 135 | Ф120 | Ф70 | M33×2 | YJF-L32H | 241 | 113 | 150 | Ф160 | Ф70 | M42×2 |
 ?

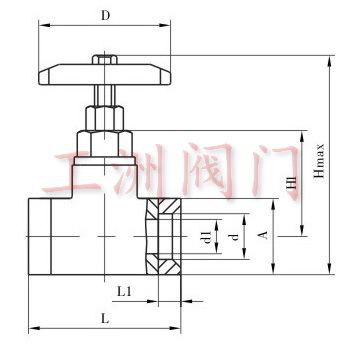

型號 | Hmax | H1 | L | L1 | d1 | d | D | A×A | YJF-F10H | 162.5 | 74 | 120 | 10 | Ф12.5 | Ф18.5 | 100 | 54×54 | YJF-F15H | 181.5 | 82 | 132 | 11 | Ф16 | Ф22.5 | 120 | 54×54 | YJF-F20H | 202 | 100 | 140 | 12 | Ф20 | Ф28.5 | 120 | 58×58 | YJF-F25H | 220 | 93 | |
|
|
